Программы для диагностики и конфигурирования на базе ELM327 (часть 2)

302



В данной теме рассматривается диагностический адаптер на базе микросхемы ELM327 (а также ELM327-совместимые адаптеры на микросхемах STN11xx и др.), подключаемый к диагностическому разъему OBD-II, и программное обеспечение для диагностики, конфигурирования и прошивки модулей Ford Focus 2.
Настоятельно рекомендуется прочитать шапку темы и мини-FAQ перед тем как задать очередной вопрос. Возможно на него уже дан ответ ранее. Просьба не засорять тему.
На данный момент существует несколько версий адаптера. Самая распространенная - в пластиковом корпусе с интерфейсом USB:
posted image
Остальные версии

Общие сведения об адаптере

На втором фокусе есть две CAN-шины: высокоскоростная и среднескоростная. По умолчанию ELM327 работает только с высокоскоростной. Без переделки можно получить доступ только к некоторым модулям. От выбора шины не зависят функции, которые вы планируете делать (прошивать, конфигурировать, диагностировать).
Модули, подключенные к высокоскоростной шине
Модули, подключенные к среднескоростной шине

Для подключения к среднескоростной CAN-шине необходимо модернизировать адаптер.
Доработка адаптера ELM327

Совет от BlackGoga: "покупая адаптер - не бегите сломя голову его перепаивать. Сначала проверьте как работает с авто в исходном варианте, чтобы потом не думать "Кто виноват и что делать""

Все программные действия с адаптером делать при подключенном адаптере к машине, так как многие из них берут питание с диагностического разъема. Хотя существуют версии, которые питаются от USB.

Для диагностики существует огромное множество программ, работающих с нашим адаптером.
Некоторые из них

Конфигурирование и прошивка модулей
Справочник темы:
ELMConfig (версия 0.2.17c) от civil-zz
ELM-FF2 от vitasku
LP.ELM от lp-san
ELMExplorer 2.0 light от vad007
FFConfigLite для Android от Vl_vic
Про BlueTooth и USB адаптеры и чипы FTDI/PL2303
Драйверы для ELM327
Драйвер для китайского чипа Prolific (Windows Vista/7/8)
Описание некоторых возможностей ELMConfig
Как сделать VID блок
Схема доработки адаптера для работы с обеими CAN-шинами
Доработка ELM327 USB для работы с двумя CAN-шинами
Доработка ELM327 Bluetooth для работы с двумя CAN-шинами
Доработка адаптера с "ножками"
Отчет по переделке Bluetooth ELM на USB с чипом Prolific
Отчет по переделке Bluetooth ELM на USB с чипом FTDI
Еще один небольшой отчет по переделке Bluetooth ELM на USB
Переделка Bluetooth ELM для использования с внешней антенной
Отчет по перепайке микросхемы FT232
Как поменять номер COM-порта в Win7 и ХР
Архив (2014)
ELM, ELM327, диагностика, диагностический адаптер, диагностический разъем, конфигурация

avatar
Serj63
4 ноября 2012

Программы для диагностики и конфигурирования на базе ELM327 (часть 2)
2,8M
просмотров
1,4K
участников
12K
сообщений

Anir007
3 июня 2016

-1

234 стр читать?
avatar
Igor1310
3 июня 2016

2

A
Anir007:

Igor1310
1 зачем сидите на форуме и отвечаете не по теме, раз устали?
2 раз часто задают такой вопрос, посему нет в факе?
3 поиск выдал 1 результат по запросу "run time error 8015", ответа на который нет

1. За тем, что корме этой ветки есть много других.
2. Вам во второй строчке написан ответ на ваш вопрос Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (сообщение #17260981)
Куда еще вам нужно добавить инструкцию, что бы вы удосужились ей воспользоваться?

3. На каждой странице есть ответ, через день задают.
Поиск выдал кучу ответов, их нужно только прочитать
http://ffclub.ru/search/posts/?q=run time&topicid=361870
A
Anir007:

234 стр читать?

Да, если не хотите обездвижить свою машину и писать сюда с мольбой о помощи.
Anir007
3 июня 2016


Igor1310
Извиняюсь, понял, буду внимательнее, тайм пак ставил, дрова тож, попробую осх прописать
JohnnyK
3 июня 2016


В диагностическом разъеме отсутствует 7 пин.
posted imageposted image

Насколько он нужен для прошивки?
avatar
nail34
3 июня 2016

1

JohnnyK
Не нужен.у нас нет К линии.Для вазов,фольца,митсуририка он нужен.
JohnnyK
4 июня 2016


nail34
спасибо! А зачем он выведен у фокуса, если не используется?
avatar
metel
4 июня 2016


avatar
nail34:

JohnnyK
Не нужен.у нас нет К линии.

не надо быть таким самоуверенным

J
JohnnyK:

nail34
зачем он выведен у фокуса, если не используется?

на дизельных фокусах еще как используется. И не только на фокусах, но и соплатформенниках - Си-макс, Куга.
JohnnyK
4 июня 2016


metel
Уточню задачу-собрался приобрести елм327. Есть возможность проверить его перед покупкой. Если этого пина в разъеме нет - смогу я адаптер проверить и в последующем прошить круиз или надо искать пин? Предыдущий владелец в целях безопасности его вытащил и где-то в косе спрятал.
avatar
nail34
4 июня 2016

1

metel
Я не самоуверен.Я имел ввиду бензиновые движки фокуса 2.А за поправку спасибо!
avatar
metel
4 июня 2016


JohnnyK
Проверить наверняка сможешь. А насчёт круиза не уверен, не задавался таким вопросом, так что надо пробовать.
Kit88
4 июня 2016mobile


PiterFF2
Как тогда определить какая точно показывает а какая явно не точно ?

nail34
У меня дорестайл, "средний расход" как был так и останется ?
Какая скорость обновления моментального расхода будет ?
avatar
nail34
4 июня 2016


Kit88
Да,останется.Где-то в секунду задержка изменений будет.
JohnnyK
5 июня 2016


nail34
metel
Нашел пост о распиновке диагностического разъема - Угоны ФФ2 (сообщение #7813820)
Судя по посту без 7 пина должно работать.
vovhik25
6 июня 2016


подскажите хочу приобрести ELM327 usb для переделки как мне выбрать нормальный вариант ,вы писали что они отличаются ???
avatar
nail34
6 июня 2016


vovhik25
Покупайте версию 1.5 на чипе FTDI желательно.Версия 2 работать не будет или будет,но некорректно.
vovhik25
7 июня 2016


Спасибо большое, продавцу с али так и указать версию 1.5 на чипе FTDI?? В описании нет на каком чипе сделано устройство, как распознать??
avatar
razand
7 июня 2016

3

vovhik25
Там не в чипе USB проблема, а в кривой прошивке PIC'а (если ELM не работает), так что без разницы какой чип будет стоять.
avatar
SIMych
7 июня 2016


Не знаю в какую тему написать, пока оставлю это здесь. У меня постоянная ошибка в PCM "параметры шин и мостов вне допустимых пределов" или как-то так. Параметры чётко соответствуют тем колёсам, что у меня стоят (205х55х16), в чём может быть проблема? Свой вид не правил, шил прошивкой коммерческой, но такая же прошивка у родственника на точно таком же фокусе, у него ошибок нет.
avatar
civil-zz
7 июня 2016


SIMych
а главная пара?
avatar
SIMych
7 июня 2016


civil-zz
Что стоит не помню, не менял. Напишите для ib5 правильные значения, сравню. КК разве будет работать с не верными значениями ГП?
avatar
PiterFF2
7 июня 2016


SIMych
4.06
vovhik25
7 июня 2016mobile


что такое актуализация программного обеспечения?? И почему где то стоит да а где то нет??
avatar
Serj_brk
7 июня 2016


Вышла новая версия Forscan для Android
Скрытый текст
avatar
MOORP
7 июня 2016

4

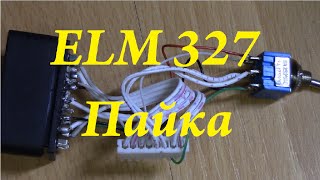

Совсем забыл выложить, год назад еще снимал отчет как перепаивал я под две CAN-шины, собственно может кому пригодится.
И еще записал как установить ElmConfig и настроить на Win7
briz19
7 июня 2016mobile


MOORP
а на win 10 есть где нибудь материал как настроить?
briz19
7 июня 2016mobile


MOORP
а на видео про переделку у вас на ftdi чипе адаптер?
avatar
MOORP
7 июня 2016


briz19
Десяткой не пользуюсь, потому не искал.

Сейчас уже не помню, но вроде на CH340
briz19
7 июня 2016mobile

-1

MOORP
я почему спрашиваю. открыл свой адаптер а там только плата и подключение usb провода. плата совсем не такая как у вас.
avatar
MOORP
7 июня 2016

1

briz19
Гляньте шапку темы там есть разные варианты плат и их перепайка.
Программы для диагностики и конфигурирования на базе ELM327
briz19
7 июня 2016mobile

-1

MOORP
спасибо
