В этой теме обсуждается диагностическое оборудование для автомобиля Форд Фокус 2, с помощью которого можно провести диагностику и не только.
Ниже представлено описание наиболее часто упоминающегося на форуме оборудования.

ВАЖНО!!!
ИНФОРМАЦИЯ ПО ДИАГНОСТИЧЕСКОМУ ОБОРУДОВАНИЮ ВЗЯТА ИЗ ОТКРЫТЫХ ИСТОЧНИКОВ.
ЕСЛИ ДЛЯ ВАС ВАЖНЫ ОПРЕДЕЛЁННЫЕ ВОЗМОЖНОСТИ ПРИБОРА, УТОЧНЯЙТЕ ИНФОРМАЦИЮ У ПРОИЗВОДИТЕЛЯ.


Клубный диагностический адаптер ELS27

VCM (Rotunda)
Скрытый текст

ELM327
Скрытый текст

Сканматик и Сканматик2
Скрытый текст

ADS
Скрытый текст

ScanDoc
Скрытый текст

MINI VCM
Скрытый текст

UCDS – Ford
Скрытый текст

Информация по диагностическому оборудованию постоянно меняется, в данном сообщении только КРАТКОЕ описание.
Список возможностей постоянно увеличивается. Для более полного изучения возможностей адаптеров, переходите по ссылкам. Обращайтесь к авторам и разработчикам на их форумах поддержки.
Не забываем, что...
Описание носит ТОЛЬКО ИНФОРМАЦИОННЫЙ ХАРАКТЕР.
Любые попытки использования данной темы в коммерческих интересах, будут пресекаться.
К нарушителям будут применены самые жёсткие меры.
Для коммерсантов существует отдельный раздел!!!


Скрытый текст
Topic handbook:
Ссылка для скачивания ELMConfig
ELM-FF2 от vitasku
LP.ELM от lp-san
ELMExplorer 2.0 light от vad007
FFConfigLite для Android от Vl_vic
Про BlueTooth и USB адаптеры и чипы FTDI/PL2303
Драйверы для ELM327
Драйвер для китайского чипа Prolific (Windows Vista/7/8)
Описание некоторых возможностей ELMConfig
Как сделать VID блок
Схема доработки адаптера для работы с обеими CAN-шинами
Доработка ELM327 USB для работы с двумя CAN-шинами
Доработка ELM327 Bluetooth для работы с двумя CAN-шинами
Доработка адаптера с "ножками"
Отчет по переделке Bluetooth ELM на USB с чипом Prolific
Отчет по переделке Bluetooth ELM на USB с чипом FTDI
Еще один небольшой отчет по переделке Bluetooth ELM на USB
Переделка Bluetooth ELM для использования с внешней антенной
Отчет по перепайке микросхемы FT232
Как поменять номер COM-порта в Win7 и ХР
адаптер, диагностика, разъем, ошибка, ELS27, ELM, VCM, DTC, ELM327, OBD, Сканматик, ScanDoc, IDS, ADS, диагностика автомобиля

avatar
-PaNik_TS-
5 December 2012

Диагностическое оборудование и софт
1,3M
views
1,8K
members
16,4K
posts

avatar
valeric_
23 December 2014


JONIX1
Ну если не поможет с описанием
[URL=http://www.drive2.ru/l/2246730/]
то конечно до прихода данной ELM327 буду изучать тему полностью и в подробностях.
avatar
valeric_
23 December 2014


Кто подскажет где находится массовый провод от антенны приемника как пишется в описание (на нем висит масса обогрева лобового стекла).
avatar
romasvo
23 December 2014


valeric_
Под плафоном.
avatar
valeric_
23 December 2014


romasvo
Под каким плафоном?
avatar
TallPaul
23 December 2014


valeric_
Обогрев лобового стекла (сообщение #16211607)
avatar
valeric_
23 December 2014


JONIX1
А вобще через программатор можно отключить родную сигналку? Или там можно многое сделать?!.
avatar
valeric_
23 December 2014


TallPaul
Спасибо увидел.
avatar
Sholoiko
23 December 2014


valeric_
В gem блоке есть пункт связанный со штатной сигнализацией, возможно и можно отключить
mandalore105
23 December 2014mobile


valeric_
Не ключ привяжется, а кнопки. Ключ так просто в машину не прошьешь. Элмом тоже, кстати, не прошьешь.
avatar
JONIX1
23 December 2014mobile


valeric_
Да нет там никакой массы от антенны приёмника (а вообще, что такое антенна приёмник?, есть внешний приёмник штат. сигналки, это если машинка дарестайл, а если рестайл, то всё это находится в ГЕМе). Насколько я помню провода на вн. приёмник штат. сигналки идут на прямую в разъём С98 и с той массой, что на крыше под плафоном не связаны. Sholoiko, прав на 100 %, в ГЕМ есть пункт "КОНФИГУРАЦИЯ, стр. 2 или 3 - что- там про брелок (жалко бук с конфигом на работе забыл), вот если там галку убрать, то кнопкой на ключе ничего не откроется. Давай завтра скрины выложу.
avatar
valeric_
23 December 2014


JONIX1
Буду благодарен за скрины. Хочу восстановить работоспособность пульта.
avatar
JONIX1
23 December 2014


valeric_

в общем должны стоять вот такие галки на стр. 2, вкладка "Конфигурация" - это чтобы с брелка при нажатии кнопок открывались-закрывались двери. У меня сейчас этих галок нет и соответственно открываю двери ключём (это последствия экспериментов, точнее неудачный внешний приёмник, сдулся редиска)
avatar
JONIX1
23 December 2014


valeric_
У тебя кстати машинка какого года? Если дорестайл, то ещё как вариант вышел из строя внешний приёмник штат. сигналки. Если межрестайл или ресатайл, там внешний приёмник упразднили, а сам приёмник находится в GEMе то смотри тогда галочки на стр. 2 вкл. "Конфигурация", если они есть но не открываются двери, то сначала проделать ту процедуру, что на Драйв2 описана. Если не помогло тогда беда надо GEM менять (хотя это тоже не беда - ELMу это подсилу). Если, что пиши помогу чем могу
avatar
valeric_
23 December 2014mobile


JONIX1
Приехал домой с работы, пока поёл сделал домашние дела машинка встала в режим ожидания. Все сделал по описанию выше, сигнал прошёл но пульт к сожалению ни каких действий не произвёл в чем я очень разочаровался.
Машинка 01.2007 года пробег 100 объём 1,6 115лош. МКПП. В личку кинул vin.
Не могу понять что такое Gem ну и все последующие сокращения.
Попробую проверить пульт на другой если получится у кого.
mandalore105
23 December 2014mobile


Гем - блок предов под бардачком, а также управляет кучей функций.
Poitbull
24 December 2014


Добрый день. читал форум не на нашел ответа на свой вопрос.
у меня проблема с программой scanmaster, начинает подключатся и выдает ошибку что интерфейс не найден, что за фигня??
Mensh
24 December 2014


likes
Просмотрел данные на свой форд. Ссылка работает. Однако, что дает эта информация? Для чего ее можно использовать?
Mensh
24 December 2014


likes
Просмотрел данные на свой форд. Ссылка работает. Однако, что дает эта информация? Для чего ее можно использовать?
avatar
likes:

systemroot
Прикрыли, но как то через одно место    Если взять вот такой адресок

http://www.vrep.fordtechservice.dealerconnectio...sp?vin=***&Vehicle=&Year=&VR_Quickstart=#

где вместо *** вставить свой VIN и засунуть это всё в строку браузера, то усё работает.

, думаю хозяин VIN-а не обидется
avatar
PiterFF2
24 December 2014

3

Mensh
Это первоначальный конфиг ваших модулей. Может пригодиться, когда вы натыкали галочек, всё стало, например, криво работать, вам не нравится, хотите вернуть как было, а не помните...
Mensh
24 December 2014


Где она отображается и куда вставляется? Как с помощью этой информации можно восстановить первоначальную конфигурацию, с помощью чего?
avatar
PiterFF2
24 December 2014

2

Mensh
Вообще в ELMConfig для большинства модулей есть кнопка "Загрузить из As-Built", только инет нужен. Но если вы используете ELMConfig, значит скорее всего у вас ноут, в ноуте есть вай-фай адаптер. Вам надо только найти смартфон, который может работать в режиме wi-fi точки доступа, а сейчас с этим нет проблем, перевести его в этот режим, начать раздавать инет, ну а дальше - это дело техники.
avatar
Boris98
24 December 2014


Poitbull
А интерфейс то какой?
Poitbull
24 December 2014


Boris98
ELM327
avatar
Dream-science
25 December 2014


Товарищи, подскажите, очень интересует активация функции запуска с кнопки на ST, а именно активация запуска с кнопки в "Одно касание"
Возможна ли эта активация через ELMconfig или для этого нужна другая прога и доп блок?
avatar
kolyastik
25 December 2014

1

Dream-science
могу ошибаться, но по моему этот пункт в ELMconfig отвечает за запуск, не удерживая кнопку
Mensh
25 December 2014


цитата:
ну а дальше - это дело техники.

Очень хорошо. У меня установлен ELMConfig 0.2.15. В режиме Offline mode просмотрел все вкладки, при открытии папки PCM, но не нашел
цитата:
Вообще в ELMConfig для большинства модулей есть кнопка "Загрузить из As-Built"


Внизу рабочего экрана есть кнопка ЛОГ. По ней открывается вкладка, но ее назначение не понятно для меня. Возможно здесь просто названия кнопок другие? Где есть описание функций этих кнопок?
Ноутбук имеет выход в интернет хоть по Wi-Fi, хоть по кабелю. Каким образом можно сделав запрос данных на сайте
ввести их через ELMConfig в автомобиль.
Я только начал знакомиться с этой программой, потому вопросов много

Вчера скачал прошивку из PCM. Вставил ее в Dump Editor но ничего кроме FF не обнаружил.
posted image

В этот же редактор вставляю прошивку с такой же маркировкой с сайта и совсем другая картинка
posted image

При скачивании прошивки с автомобиля ошибок не возникало. Весь процесс занял примерно 40 минут.

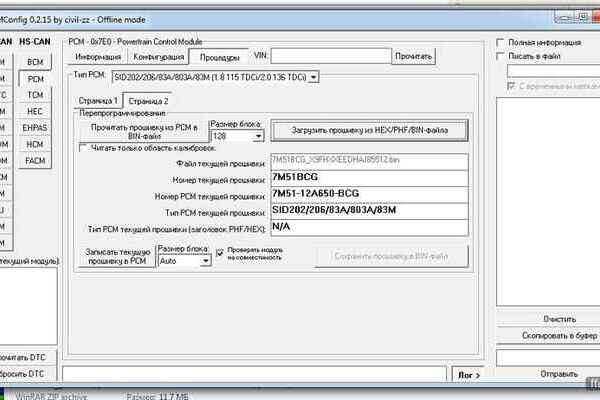

Вставляю скачанную с автомобиля прошивку в ELMConfig и вижу что данные отображаются правильно.
posted image

У меня возникли сомнения в скачанной прошивке с автомобиля прошивке.

Размер скачанного из PCM файла 2048Кб
Затем скачал из PCM только область калибровок, но размер файла такой же -2048.
В то же время прошивка 7M51BCG скачанная с сайта имеет размер 707Кб
Так и должно быть?
avatar
PiterFF2
25 December 2014


Mensh
По прошивке PCM лучше общаться в спец. теме Перепрошивка PCM
avatar
Dream-science
25 December 2014


avatar
kolyastik:

Dream-science
могу ошибаться, но по моему этот пункт в ELMconfig отвечает за запуск, не удерживая кнопку

Вот у меня тоже были мысли по поводу этого блока, ок... попробую сегодня... спс за подсказку...
avatar
kolyastik
25 December 2014


Dream-science
отпиши потом как сделаешь, проверим теорию на практике так сказать
avatar
Dream-science
25 December 2014


avatar
kolyastik:

Dream-science
отпиши потом как сделаешь, проверим теорию на практике так сказать

Обязательно, но что то мне подсказывает что надо еще что то добавлять... или прошивать программатором в блок KVM...
Отдельная микросхемка должна полностью управлять запуском, определяя по датчику коленвала запуск двигателя.
