Розетка 230 В в задней части центральной консоли



Информация по штатному инвертору:

В задней зоне центральной консоли вместо бортовой розетки на 12 В по заказу устанавливается розетка на 230 В.

В этом случае преобразователь постоянного/переменного тока выдает длительную мощность 150 Вт при 230 В/ 50 Гц, кратковременно при включении потребителей тока пиковая нагрузка может достигать 300 Вт.

Если в штепсельной розетке горит оранжевый светодиод, преобразователь выдает напряжение.

При возникновении неисправности система выключается и сообщает причину неисправности сигнальным кодом светодиода в штепсельной розетке:

1 мигание - Высокая температура
2 мигания - Перегрузка
3 мигания - Внутреннее перенапряжение
4 мигания - Внутреннее пониженное напряжение
Непрерывное мигание - Короткое замыкание на цепь питания

При перегреве преобразователь отключается и снова автоматически включается после остывания.

При всех других указанных неисправностях преобразователь можно повторно включить посредством выключения/включения зажигания или путем извлечения и повторного вставления штекера в розетку.

В преобразователе находятся два последовательно соединенных выпрямителя переменного тока. При этом первичный выпрямитель представляет собой двухтактный преобразователь (преобразователь со средней точкой типа "Push-Pull"). Он преобразует бортовое напряжение 12 В в постоянное напряжение промежуточного контура 320 В.

Сопряженная схема полного Н-моста производит из напряжения промежуточного контура широтно-модулированное выходное напряжение 230 В/ 50 Гц.

Регулятор управляет шириной прямоугольного импульса выходного напряжения и, таким образом, при различных нагрузках, а также различных входных напряжениях регулирует эффективное значение выходного напряжения 230 В. При этом восходящая и падающая кромка положительного и отрицательного прямоугольного импульса управляется симметрично синусоидальной форме, что, в частности, вносит положительный вклад в электромагнитную совместимость.

Преобразователи постоянного/переменного тока с импульсами выходного напряжения прямоугольной формы называют "Modified-Sin-Wave-Inverter (модифицированными синусоидальными преобразователями)".

В такой системе можно обойтись без автомата защиты от тока утечки, использующегося в качестве защиты от прикосновения, так как все линии 230 В имеют двойную изоляцию. За счет этого вся часть преобразователя с напряжением 230 В беспотенциально отделяется от автомобиля (гальваническая развязка).

Только при подаче напряжения переключения через выключатель сетевой розетки переменного тока на клемму 1 преобразователя генерируется выходное напряжение 230 В/ 50 Гц.

Преобразователь работает при включенном напряжении и сетевом напряжении от 11 до 16 В. Внутренняя система контроля напряжения в преобразователе деактивирует систему, когда входное напряжение выходит за пределы этого диапазона.

Фото, как устанавливается штатный инвертор:
posted imageposted imageposted imageposted imageposted imageposted imageposted image
На инвертор приходит 3 провода: +, - и сигнал на включение. Если сигнальный провод подключить постоянно к 12в, то инвертор будет постоянно включен.

Первоисточник - руководство по обслуживанию для официальных сервисов ford

Добавил Malish:
Список кодов.
Цены указаны из Exist.ru по состоянию на март 2016 г. USD = 68,5 руб.
1. 4400582 Гайки крепления инвертора М5 - 3 шт. - 200 руб. за 1 шт.
2. 1430809 Винт крепления розетки - 2 шт. - 140 руб. за 1 шт.
3. 1524465 Крышка розетки - 1 шт. - 950 руб. (с надписью 220 В)
или
3. 5162179 Крышка розетки - 1 шт. - 505 руб. (с надписью 110 В)
4. 1552890 Коврик в подлокотник - 1 шт. - 530 руб.
5. 1560576 Накладка на подлокотник под розетку - 1 шт. - 1730 руб.
6. 1530609 Сам инвертор - 1 шт. - 8290 руб.
7. 1553255 Крышка инвертора - 1 шт. - 650 руб.
8. 1524899 Жгут проводки - 1 шт. - 4360 руб.
Итого: 17390 руб.

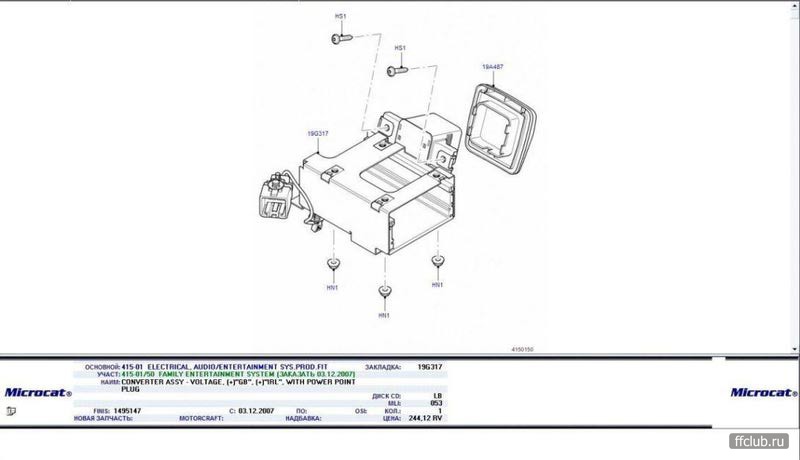

Фото комплекта (фото Ts_Alexandr):
posted image
12, 12В, розетка, инвертор, 220, 220В, 220V, центральная, консоль, подлокотник

avatar
civil-zz
20 июля 2009

Розетка 230 В в задней части центральной консоли
76,8K
просмотров
162
участника
350
сообщений

chebos
22 марта 2016

2

Подскажите, какой лимит по мощности (мах) должен быть у подключаемого девайса, чтоб ненароком чего не спалить?
Слышал 150Вт. Понятно что всякие зарядки от телепонов и кпк можно.. это мелочи. А какую бытовую технику можно безболезненно подключать..
Нет, наверное не так.. как Вы будете использовать розетку 220В?
Для себя пока вижу только -зарядка телефонов, моего и жены. КПК могу и от 12В прикуривателя, ибо у него в комплекте шнурок был.
ЗЫ. извиняюсь за сумбур
ЗЫ2.я понял, как кратко всё это сформулировать:
имеющие сабж, сколько ампер предохранитель на линию этой розетки?
Yellow Submarine
12 апреля 2008


Мне видится это как средство зарядки и питания ноутбука для задних пассажиров.

QUOTE
.я понял, как кратко всё это сформулировать:
имеющие сабж, сколько ампер предохранитель на линию этой розетки?


Ммм. W=IU ==> I=W/U =)

avatar
Nike®
12 апреля 2008


QUOTE (Yellow Submarine @ Сегодня в 01:29)
Мне видится это как средство зарядки и питания ноутбука для задних пассажиров.

QUOTE
.я понял, как кратко всё это сформулировать:
имеющие сабж, сколько ампер предохранитель на линию этой розетки?


Ммм. W=IU ==> I=W/U =)

Смысл в этой розетке, если все выше перечисленное можно и заряжать и пользовать розеткой в 12 вт? unsure.gif У меня когда я еду на дальняк в прикуриватель воткнут тройник и на нем висят, КПК, радар детектор, и телефон Laie_60B.gif Можно при неоходимости что-то вытащить и подключить тотже ноут yes.gif . ИМХО если и нужна эта розетка, так подключать в нее нормальный пылесос для уборки салона, а не эти авто пародии на пылесос от 12 Вт thumbdown.gif
Yellow Submarine
12 апреля 2008


ВикторСПб
Ну например, чтобы не геморроиться со всякими адаптерами, вытащил тот же ноут, воткнул и радуйсь. Штука безусловно удобная и стоит недорого. Пылесос обычный точно не потянет, у них потребляемая мощность то огромная, в 10 раз больше максимально возможной для такой розетки судя по ограничению в 150 Вт. А вообще было бы супер, чтобы ещё и СВЧ можно было подключить biggrin2.gif, но мечты...мечты.. )
chebos
12 апреля 2008


QUOTE (Yellow Submarine @ Сегодня в 01:29)
Ммм. W=IU ==> I=W/U =)

Ну да! Поэтому и хочу узнать I(мах), чтобы посчитать P
avatar
Vosten_MK4
12 апреля 2008


Я вообще не вижу смысла в этой розетке, но всё равно закажу, так как стоит не дорого, а вдруг когда-нибудь пригодится?
avatar
paravoz
12 апреля 2008


chebos
150 ватт. написано же на самой розетке. чуть более 10А. напруга при заведенном двиге около 14 вольт.
опция прикольная, у меня вот ни для чего автомобильных зарядников нет, так что мне бы пргодилась розетка. пару раз оставался с умершим фотиком. а мой олимпус не молод уже и комплект для зарядки в авто я пока не встречал в продаже. так что за те деньги что посят за розетку - вещь стОящая.
Oberon-2
12 апреля 2008


Перечисляю то, что реально включаю (пока Фокус с розеткой не пришел, использую преобразователь 12->220В 150Вт):

Ноутбук
Зарядки для телефонов
Зарядка для пальчиковых аккумуляторов (в фотовспышку)
Зарядка аккума фотокамеры
Зарядка аккума видеокамеры
Переноска гаражная 220В с люминесцентной энергосберегающей лампой 11-25Вт - дает офигительное количество белого света.
Фумигатор (прибор для отпугивания комаров)

При этом не требуется иметь специальные автомобильные зарядки. А для некоторых приборов (для фото и видео) их и нет.
Alex_VM
13 апреля 2008


Кстати стоимость преобразователя 12->220 на 150 ватт как раз равна прайсовый цене обсуждаемого здесь девайса. Сам искал и покупал для друзей, которым подзарядка ноута в машине нужна.
Правда в случае "внешнего" мы получаем громоздкую, гудящую и греющуюся коробку, занимающую место в бардачке или в подлокотнике, и лишних провод от прикуривателя на заднее сиденье (обычно) проходящий через самое неудобное место - торпеду, рычаг КПП, места защелкивания ремней безопасности. А у одного знакомого, кому прикуриватель нужен по назначению, пришлось тянуть отдельный провод от коробки предохранителей.

Так что одно это оправдывает родную, встроенную и компактную розетку. А 150 ватт при 220 вольтах это не так мало. Мы через такой девайс даже маленький паяльник включали, когда возникла необходимость.
avatar
Otez rodnoi
13 апреля 2008


будьте внимательны nono.gif если потребляемая мощность больше чем 150ватт,то ваша "розетка" сгорит мгновенно.да и лучше наверное за эти деньги купить обычный конвертер и при не обходимости доставать из багажника.только мощность будет в разы больше.два года назад покупал помоему за 4т рублей на 600вт и лазерный принтер в машине подключал и ноутбук.есть такие конвертеры гораздо мощнее только подключать их надо уже к клемам аккумулятора
avatar
КОРЖ
13 апреля 2008


А чайник или фен можно в неё врубать??
Мне просто все эти электо расчёты кто чего и сколько вт не о чём не говорят, проще список включаемых вещей знать и не напрягаться.
avatar
122122
13 апреля 2008

1

QUOTE (Roman_IV @ Сегодня в 12:36)
будьте внимательны nono.gif если потребляемая мощность больше чем 150ватт,то ваша "розетка" сгорит мгновенно.да и лучше наверное за эти деньги купить обычный конвертер и при не обходимости доставать из багажника.только мощность будет в разы больше.два года назад покупал помоему за 4т рублей на 600вт и лазерный принтер в машине подключал и ноутбук.есть такие конвертеры гораздо мощнее только подключать их надо уже к клемам аккумулятора

1. Не знаю, сгорит она или нет, но за последние 30 лет не встречал таких розеток, которые бы сгорали вместо пробок, АЗС, УЗО и т.д.. Думаю, эта опция тоже этим не удивит.
2. 600 вт - 12В - это 50 А. А емкость АКБ 60 Ач, т.е. через 30 мин работы возможны проблемы с батареей.
3. Для КОРЖа.
На любом устройстве написана мощность потребления. Если <150 Вт, W, ВА, то нельзя, вернее не получится. Фен и чайник точно не получится.
avatar
Лунатик
13 апреля 2008

2

все что вы пишете конечно важно, но не это главное - розетка нужна для того чтобы перед пацанами понты сколотить - когда они начнут свои мерсы хвалить нужно выслушать, а потом пригрузить: "12 подушек это круто, но зато на моем фокусе розетка 230 вольт есть!" smoke.gif
avatar
-FL-
14 апреля 2008


А никто не пробовал струйный принтер подключать? Что бы можно было вслучае чего быстро фотки отпечатать с ноута?

** добавлено в [mergetime]1208178384[/mergetime]
Струйный же по идее меньше потребляет чем лазерный...
EkeX
14 апреля 2008


150Вт это на высокой части. при 230В очень мало ~0,6А, потянет максимум телефон или кпк, для ноута нужно минимум 400Вт
avatar
122122
14 апреля 2008


QUOTE (-FL- @ Сегодня в 17:05)
А никто не пробовал струйный принтер подключать? Что бы можно было вслучае чего быстро фотки отпечатать с ноута?

** добавлено в [mergetime]1208178384[/mergetime]
Струйный же по идее меньше потребляет чем лазерный...

Я не пробовал, нет девайса, но уверен, что 3 шт. минимум одновременно можно включить. Если один, то дополнительно можно включить TV 29" с кинескопом (110 Вт) с DVD. Возьмите мануал на то, что хотите подключить и читайте. 150 вт - это много, почти все, что не греет и не охлаждает.
avatar
vladikk
14 апреля 2008


QUOTE (EkeX @ Сегодня в 18:41)
150Вт это на высокой части. при 230В очень мало ~0,6А, потянет максимум телефон или кпк, для ноута нужно минимум 400Вт

да лана? правда чтоль? lol3.gif значит у меня какой то неправильный ноутбук.. lol3.gif

на выходных инвертер в 150Вт прекрасно справлялся с паяльником есичо ..
avatar
paravoz
15 апреля 2008


vladikk
конечно с паяльником справится. 100 Вт это уде мощный паяльник. а электронику паяют 40-ка ваттными. и ваще о чем спор: есть ограничение в 150 Ватт. на каждом электроприборе есть указание мощности. сравниваем два числа и действуем.
Alex_VM
15 апреля 2008


EkeX
все ноуты, которые побывали у меня, имели блоки 65 и (максимум) 90 ватт. Откуда вы взяли 400?? столько не каждый стационарный комп потребляет biggrin2.gif
avatar
SonoR
15 апреля 2008


Таки заказал себе эту опцию только для того, что бы не париться с переходниками разного рода.
КПК буду штырить, естественно, через адаптер в 12v. Ибо адаптер в комплекте.
Ноут, и прочие приблуды типа телефонов - в 230v.
EkeX
15 апреля 2008


QUOTE (Alex_VM @ Сегодня в 09:04)
EkeX
все ноуты, которые побывали у меня, имели блоки 65 и (максимум) 90 ватт. Откуда вы взяли 400?? столько не каждый стационарный комп потребляет  biggrin2.gif

"Это ваша - моя дешевле" (с) biggrin2.gif
400 я конечно загнул... wacko.gif на моем гробе написано 110-240В 5А, то есть при 230В приблизительно 250Вт.
А вобще штука полезная, была бы раньше такая опция заказал бы не раздумывая.
din107
15 апреля 2008


QUOTE (EkeX @ Сегодня в 15:53)
на моем гробе написано 110-240В 5А, то есть при 230В приблизительно 250Вт.

а как пащитал? P=I*U, тобешь 5А*230В=1150 Вт
dima_home
15 апреля 2008


Страно мой ноут 110-240В 1.8А, мой струйник 220В 0,12А, Мой паялник 25Вт
EkeX
15 апреля 2008


QUOTE (din107 @ Сегодня в 16:02)
а как пащитал? P=I*U, тобешь 5А*230В=1150 Вт

я думаю, что 5А при 110В, чем выше напрежение тем меньший нужен ток, чтобы получить требуемую мощность

QUOTE (dima_home @ Сегодня в 16:16)
Страно мой ноут 110-240В 1.8А, мой струйник 220В 0,12А, Мой паялник 25Вт


я ж грю у меня раритет smile.gif
avatar
r34
4 мая 2008



попробовал подключить зарядку телефона - не заряжает, болтается, нужен переходник
Rodionov
4 мая 2008


А можно ли у дилера поставить, как доп. оборудование, никто не интересовался?
avatar
Nikultsev
4 мая 2008


EkeX
Всё правильно, только 5А надо не на входное напряжение умножать, а на выходное. Сколько там, 6 В? 12 В? Вот и получишь свою мощность...

** добавлено в [mergetime]1209904674[/mergetime]
Rodionov
А нафиг? И, уверен, что нельзя.
avatar
ZYNX
22 марта 2016


Rodionov
Ну у дилера врятли, а самому или на альтернативных сервисах наверное можно будет доставить. Инвертер оригинальный запитал (скорее всего от розетки 12 вольт в консоли) и вставил Только вот цена вопроса запчасти.. Ну или не оригинал инвертер можно заколхозить В аттаче картинка с микроката как устроено,ничего сложного.. Я сам жалею что не заказал..
posted image
wasja80
6 мая 2008


Подскажите, розетку 12 V в консоли надо отдельно заказывать?
Oberon-2
6 мая 2008


wasja80
12В - нет; 230В - да.
