KpeBegk0: |
| От мощности зависит скорость нагрева и температура, какова эта зависимость? |
Либо положится на опыт предыдущих людей, либо экспериментировать самому.
Подогрев руля
Примеры установки и схемы:
Примеры установки:
Первая установка.
Руль комфорт обшитый кожей в ателье.
Установка под штатную обивку руля.
Схемы подключения:
Схема штатной кнопки обогрева
Схема подключения. Обогрев выключается при выключении зажигания.
Схема. Реле включается и выключается кнопками.
Схема. Используется штатная кнопка обогрева стекла.
Дополнительные компоненты используемые в установке:
Пины которые можно использовать при подключении
Реле.
Диод.
Установка подогрева
Установка подогрева
Схема подогрева
Первая установка.
Руль комфорт обшитый кожей в ателье.
Установка под штатную обивку руля.
Схема штатной кнопки обогрева
Схема подключения. Обогрев выключается при выключении зажигания.
Схема. Реле включается и выключается кнопками.
Схема. Используется штатная кнопка обогрева стекла.
Подогрев с использованием нихромовой нити и подсветка руля
Если боковые контакты на улитке не прозваниваются
Оптимальный ток через часовую пружину
Примеры установки:
Первая установка.
Руль комфорт обшитый кожей в ателье.
Установка под штатную обивку руля.
Схемы подключения:
Схема штатной кнопки обогрева
Схема подключения. Обогрев выключается при выключении зажигания.
Схема. Реле включается и выключается кнопками.
Схема. Используется штатная кнопка обогрева стекла.
Дополнительные компоненты используемые в установке:
Пины которые можно использовать при подключении
Реле.
Диод.
Topic handbook:
Подробный фотоотчетУстановка подогрева
Установка подогрева
Схема подогрева
Первая установка.
Руль комфорт обшитый кожей в ателье.
Установка под штатную обивку руля.
Схема штатной кнопки обогрева
Схема подключения. Обогрев выключается при выключении зажигания.
Схема. Реле включается и выключается кнопками.
Схема. Используется штатная кнопка обогрева стекла.
Подогрев с использованием нихромовой нити и подсветка руля
Если боковые контакты на улитке не прозваниваются
Оптимальный ток через часовую пружину
Shagron
24 January 2010
likes
6 December 2016
Либо положится на опыт предыдущих людей, либо экспериментировать самому.
MaximA
6 December 2016
KpeBegk0
Зависимость очень простая. Чем выше мощность, тем выше температура и скорость нагрева
искренне Ваш, Капитан Очевидность
Я лично сравнительные замеры не делал. Тот руль, что я подогрел, пойдет в продажу, себе буду делать заново. И буду придерживаться той же конструкции - нихром, 2,2-2,5 ампера. Ничего, кстати, через оплетку не торчит. Канавки прорезаны.
Зависимость очень простая. Чем выше мощность, тем выше температура и скорость нагрева
искренне Ваш, Капитан Очевидность
Я лично сравнительные замеры не делал. Тот руль, что я подогрел, пойдет в продажу, себе буду делать заново. И буду придерживаться той же конструкции - нихром, 2,2-2,5 ампера. Ничего, кстати, через оплетку не торчит. Канавки прорезаны.
KpeBegk0
7 December 2016
| цитата: |
| Зависимость очень простая. Чем выше мощность, тем выше температура и скорость нагрева искренне Ваш, Капитан Очевидность |
блин, а я уж надеялся на сверх умную формулу включающую себя: длину, сечение НЭ, мощность, максимальную температуру нагрева при 20 градусах цельсия и скорость нагрева до максимальной Т не учитывая теплоотдачу...
KpeBegk0
8 December 2016
Goffur
1) Если на родную оплётку то наверное нихромовая лента оптимальнее из за своей толщины, ну или канавки резать в руле под нить.
2) ммм с этим не помогу, тоже не очень силён.. но если хочешь чтобы с автозапуска работало, то можно подключить в обогреву лобового стекла, и включить функцию в прошивке когда он сам включается после запуска двигателя при минусовой температуре, или подключить напрямую через сигналку, в большенстве из них есть свободные программируемые функции.
3) главное рассчитать силу тока через неё
Есть пример в этой теме под родную оплётку сообщение номер 11637803
П.С. Знаю что тонкая дорожка плавится при 3,75А , а толстая выдержит сколько максимум? 4А нормально ей?
1) Если на родную оплётку то наверное нихромовая лента оптимальнее из за своей толщины, ну или канавки резать в руле под нить.
2) ммм с этим не помогу, тоже не очень силён.. но если хочешь чтобы с автозапуска работало, то можно подключить в обогреву лобового стекла, и включить функцию в прошивке когда он сам включается после запуска двигателя при минусовой температуре, или подключить напрямую через сигналку, в большенстве из них есть свободные программируемые функции.
3) главное рассчитать силу тока через неё
Есть пример в этой теме под родную оплётку сообщение номер 11637803
П.С. Знаю что тонкая дорожка плавится при 3,75А , а толстая выдержит сколько максимум? 4А нормально ей?
MaximA
8 December 2016
Goffur
KpeBegk0
1. Я сторонник нихрома. Проще, дешевле, есть под рукой. Сложных расчетов не будет, что есть, то и мотаем. А вот если покупать, тады надо считать. думаю, что диаметр 0.8-1.2 мм нормально. Как я подбирал длину, я писал неоднократно.
2. Не понимаю, при чем тут автозапуск. Вообще идеальный вариант сделать обогрев через контроллер, как у меня. Включается выключается нефиксируемой кнопкой, через 15 минут переходит в режим понижения мощности. Т.е. осенью включил, весной выключил. Тогда с а/з будет хорошо.
3. Несложно, думаю, 3А выдержит спокойно. Больше я бы не стал. Опираясь на этот практический опыт
KpeBegk0
1. Я сторонник нихрома. Проще, дешевле, есть под рукой. Сложных расчетов не будет, что есть, то и мотаем. А вот если покупать, тады надо считать. думаю, что диаметр 0.8-1.2 мм нормально. Как я подбирал длину, я писал неоднократно.
2. Не понимаю, при чем тут автозапуск. Вообще идеальный вариант сделать обогрев через контроллер, как у меня. Включается выключается нефиксируемой кнопкой, через 15 минут переходит в режим понижения мощности. Т.е. осенью включил, весной выключил. Тогда с а/з будет хорошо.
3. Несложно, думаю, 3А выдержит спокойно. Больше я бы не стал. Опираясь на этот практический опыт
KpeBegk0
8 December 2016
MaximA
толстоватое сечение.. но толще сечение - меньше сопротивление, меньше сопротивление - больше длинна элемента, больше длинна элемента - больше площадь нагрева ?
толстоватое сечение.. но толще сечение - меньше сопротивление, меньше сопротивление - больше длинна элемента, больше длинна элемента - больше площадь нагрева ?
MaximA
8 December 2016
KpeBegk0
Именно так
Именно так
MaximA
8 December 2016
Goffur
В шапке нет
В шапке нет
KpeBegk0
8 December 2016
MaximA сколько сила тока вышла на улитку?
MaximA
8 December 2016
KpeBegk0
2,2 примерно
2,2 примерно
MaximA
8 December 2016
Goffur
Вот здесь кратко есть. Т.е. есть контроллер для руля Мондео, он согласует руль Мондео с Фокус ом. Расширенная версия контроллер а управляет подогревом руля по описанному сценарию. В планах (раз есть интерес) упрощенная версия, только для подогрева руля.
Вот здесь кратко есть. Т.е. есть контроллер для руля Мондео, он согласует руль Мондео с Фокус ом. Расширенная версия контроллер а управляет подогревом руля по описанному сценарию. В планах (раз есть интерес) упрощенная версия, только для подогрева руля.
MaximA
9 December 2016
Goffur
Я ведь не настаиваю ) тем более контроллер только для обогрева руля будет попроще, следовательно подешевле. А так в теме масса альтернативных решений, мне больше всего нравится с реле ПТФ.
Я ведь не настаиваю ) тем более контроллер только для обогрева руля будет попроще, следовательно подешевле. А так в теме масса альтернативных решений, мне больше всего нравится с реле ПТФ.
MaximA
Это по этой схеме?
Я выбрал такой вариант. Кнопку уже заказал.
Это по этой схеме?
MaximA
9 December 2016
Goffur
Ага. В смысле кнопку заказал? Какую?
Ага. В смысле кнопку заказал? Какую?
MaximA
Такую
Такую
Знакомых электриков нет, сам ни бум-бум, поэтому спрошу тут, в надежде, что помогут.
Так как установочные комплекты, которые сейчас можно купить, идут с инвертором и без, но с инвертором, как я понял, безопаснее для улитки, то решил выбрать такой вариант. Хотя с инвертором нужны две свободные дорожки в улитке.
Вопрос первый: в си максе 2008 года сколько свободных дорожек в улитке? (круиз есть).
Платить 6 т.р. за комплект нет желания, стал искать комплектующие по отдельности. Нихром нашел, инверторы тоже можно заказать на али, в России еще не искал. Нашел несколько вариантов, подскажите подойдут ли они и если, да, то какой оптимальнее (второй вопрос):

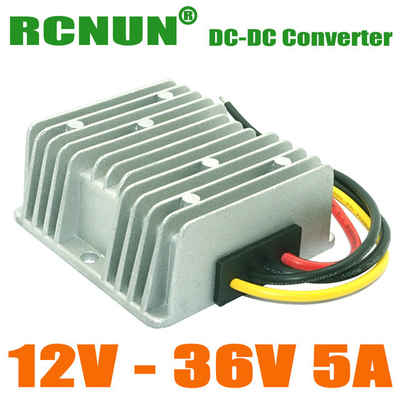

1. DC-DC Step Up Конвертер Регулируемая Статическая Мощность DC Повышающий Регулятор Напряжения Преобразователь Модуль 10-32 В до 12-35 В Step Up 150 Вт 6А (https://ru.aliexpress.com/item/1pc-DC-DC-Boost-C....CSEMAs
)
2. модель (https://ru.aliexpress.com/item/High-Qualigy-DC-D....CSEMAs)
RC123605
Так как установочные комплекты, которые сейчас можно купить, идут с инвертором и без, но с инвертором, как я понял, безопаснее для улитки, то решил выбрать такой вариант. Хотя с инвертором нужны две свободные дорожки в улитке.
Вопрос первый: в си максе 2008 года сколько свободных дорожек в улитке? (круиз есть).
Платить 6 т.р. за комплект нет желания, стал искать комплектующие по отдельности. Нихром нашел, инверторы тоже можно заказать на али, в России еще не искал. Нашел несколько вариантов, подскажите подойдут ли они и если, да, то какой оптимальнее (второй вопрос):
1. DC-DC Step Up Конвертер Регулируемая Статическая Мощность DC Повышающий Регулятор Напряжения Преобразователь Модуль 10-32 В до 12-35 В Step Up 150 Вт 6А (https://ru.aliexpress.com/item/1pc-DC-DC-Boost-C....CSEMAs
)
2. модель (https://ru.aliexpress.com/item/High-Qualigy-DC-D....CSEMAs
)RC123605
Goffur
Максимально на 2Ампера надо преобразователь искать ( 12V-36V 2А)
Подробности и схемы есть тут: http://fkclub.ru/forum/viewtopic.php?f=96&p=194494
Правда там на Куге, но суть одна и я себе на Мондео по аналогии сделал.
(кстати у меня преобразователь запасной есть, если что)
Максимально на 2Ампера надо преобразователь искать ( 12V-36V 2А)
Подробности и схемы есть тут: http://fkclub.ru/forum/viewtopic.php?f=96&p=194494
Правда там на Куге, но суть одна и я себе на Мондео по аналогии сделал.
(кстати у меня преобразователь запасной есть, если что)
Razil
Спасибо. Про 2 А понял, но не совсем.
5А это максимальный ток. При подключении нагрузки ток будет 1,4 А (расчет на фото). Сила тока зависит же от сопротивления, при постоянном напряжении?
Подскажите может конкретную модель преобразователя? По Вашему запасному сейчас в личку напишу.
Минус через улитку нужно тащить, я же правильно понимаю?
Спасибо. Про 2 А понял, но не совсем.
5А это максимальный ток. При подключении нагрузки ток будет 1,4 А (расчет на фото). Сила тока зависит же от сопротивления, при постоянном напряжении?
Подскажите может конкретную модель преобразователя? По Вашему запасному сейчас в личку напишу.
Минус через улитку нужно тащить, я же правильно понимаю?
MaximA
12 December 2016
Goffur
В улитке 5 проводов, не относящихся к подушке. Сигнал, масса, круиз. Остется два.
В улитке 5 проводов, не относящихся к подушке. Сигнал, масса, круиз. Остется два.
MaximA
12 December 2016
Goffur
Уточни второй вопрос
Уточни второй вопрос
MaximA
12 December 2016
