Задние дисковые тормоза: установка, эксплуатация. (Р)



Ссылка на данную тему выложена в Рубрикатор ФФ1 (Р) в котором мы, для Вашего удобства, постарались отразить ссылки на все часто используемые темы.

Соберу всю информацию (для ff1 1998-2005 года выпуска):
Преимущества ЗДТ перед ЗБТ: (см. глоссарий внизу сообщения)
1. Тормозят эффективнее, перестала клевать носом. Повышение эффективности ЗДТ на 20-40%. Желательно сделать повторные замеры на одной машине до и после установки ЗДТ
Подробности замеров тут: Задние дисковые тормоза: установка, эксплуатация. (сообщение #2199110)
Добавлено 09.12.2012 Вариант замера тормозной силы до и после замены тормозов на FF2 здесь: Тюнинг тормозной системы (сообщение #12675009)
2. Появилась возможность визуального осмотра состояния тормозной системы. Подробности здесь: Задние дисковые тормоза: установка, эксплуатация. (сообщение #6906442)
3. Внешний вид значительно лучше.
4. Наконец-то ушел скрип, который исходил от барабанов.

Замена ЗБТ на ЗДТ
Вариант 1. Купить запчасти на Разборки на FF1 Россыпью 6400 руб. (октябрь 2008 г.) Комплект 6000 руб. (комплект обычно дешевле) (май 2008 г.)
Ступица колеса с осью колеса 2 шт (б/у) 3400 руб. за 2 шт. (фото только ступицы с осью колеса: Задние дисковые тормоза: установка, эксплуатация. (сообщение #3112167)
Суппорт тормоза со скобой 2 шт (б/у) 2000 руб. за 2 шт.
Трос ручника 2 шт (б/у) 500 руб. за 2 шт.
Пыльник тормозного диска 2 шт. (б/у) 500 руб. за 2 шт.
Если вдруг чего-то на разборке нет, то можно приобрести новое, см. список нового комплекта.
Фото комплекта целиком: Задние дисковые тормоза: установка, эксплуатация. (сообщение #4820338) , Задние дисковые тормоза: установка, эксплуатация. (сообщение #6529044)

Вариант 2. Купить всё новое. Малореалестичный из-за очень большой стоимости, около 48 тыс. руб. (Exist.ru февраль 2012 г.)
Список того, что надо приобрести: (данный список можно использовать если вдруг на разборке чего-то нет)
1 138 512 ступица 2шт 7500 руб. за 1 шт.
1 138 520 цапфа ступицы колеса лев. 1 шт. 7600 руб.
1 142 082 цапфа ступицы колеса прав. 1 шт. 7200 руб.
TRW BHN 311 1 шт. Суппорт дискового тормоза, правый 2940 руб.
TRW BHN 312 1 шт. Суппорт дискового тормоза, левый 1950 руб.
1 075 557 Кронштейн суппорта тормозного заднего 2 шт. 4400 руб. за 1 шт. на сколько я понимаю не входит в комплект с суппортом.
1 253 159 Трос стояночного тормоза 1 шт. 2500 руб.
1 138 516 1 шт. Брызговик тормозного диска 940 руб.
1 138 517 1 шт. Брызговик тормозного диска 750 руб.
Фото можно посмотреть на Exist.ru по номеру запчасти.

Расходники
Диски и колодки: желательно поменять на новые или если с разборки в комплекте будет нормальное состояние (что вряд ли) оставить старые.
Тормозной диск задний: Ford 1514237 - 1200 руб. 1 шт (Exist.ru февраль 2012 г.)
Тормозные колодки дисковые задние: Ford "комфорт" 1075565 - 1600 руб. комплект (Exist.ru февраль 2012 г.)
Тормозные колодки дисковые задние: Ford "эконом" 1425407 - 1270 руб. комплект (Exist.ru февраль 2012 г.)
Если Вам пришло время менять диски или колодки: рекомендована замена на обоих сторонах одной оси, т.к. одинаковое торможение разными колесами на одной оси - важное условие безопасного торможения.
Колодки комплект = 4 шт.

Дополнительно:
ff1 EUR
1 068 975 Двойной гибкий тормозной шланг. Длина 160 мм. - 1220 руб. 1шт. (надо естественно 2 шт.) (Exist.ru июль 2012 г.) Менять не обязательно, т.к. подходят шланги от ЗБТ. Конечно же надо проверить их состояние.
Общее описание конструкции: шланг + трубка + шланг 1 068 975.

Добавлено 07.12.2012 (спасибо одноклубнику Advokatvlad)
На ff1 USA 2000 г.в. от барабанов были гибкие тоненькие шланги и менять шланги надо было обязательно.
Так что рекомендуется проверить данный вопрос.

Установка:
Самому или в сервисе около 4000 руб. (октябрь 2008 г.)

Эксплуатация ЗДТ.
1. Инструкция по замене колодок ЗДТ: Задние дисковые тормоза: установка, эксплуатация. (сообщение #6517569) (спасибо за подробную инструкцию уважаемому одноклубнику obk)
Добавлено 07.06.2013. Специальный ключ для "завинчивания" заднего цилиндра, фото здесь: Задние дисковые тормоза: установка, эксплуатация. (Р) (сообщение #7809366)
Так же он называется "Набор для сведения тормозных цилиндров" легко ищется поисковиком в интернете.
2. Если будете снимать колодки, обязательно запоминайте/подписывайте какая из них внутренняя, а какая внешняя в противном случае может появиться ржавая полоса на тормозном диске, это означает, что в данном месте не работает колодка и тормозной диск и будет как у меня: Задние дисковые тормоза: установка, эксплуатация. (сообщение #6906442) Обоснование: колодка внутренняя и внешняя изнашиваются неравномерно (возможно под разными углами) и менять их местами нельзя.
3. При проведении ремонтных работ суппорт не должен висеть на тормозном шланге. У меня после того как передний суппорт провисел час на тормозном шланге через некоторое время на обоих шлангах появилось вздутие, пришлось заменить на новые. Может это совпадение но всё же.
4. Если у Вас порвалась какая нибудь резинка на тормозных механизмах или повредился Поршень тормозного цилиндра не спешите в магазин заказывать новый суппорт и скобу, есть ремкомплекты которые можно использовать для ремонта.
1. Ремкомплект заднего суппорта D4494 200 руб. (Exist.ru февраль 2012 г.)

2. Ремкомплект заднего суппорта TRISCAN 8170203411 660 руб.. (Exist.ru февраль 2012 г.)

3. Ремкомплект заднего суппорта Budweg 203411 660 руб. (Exist.ru февраль 2012 г.)

4. Ремкомплект заднего суппорта NK 8823019 260 руб. (Exist.ru февраль 2012 г.) Судя по фото с Exist.ru набор содержит штуцер прокачки тормозов.

5. Поршень тормозного цилиндра NK 8622013 590 руб. (Exist.ru февраль 2012 г.)
Фото: Задние дисковые тормоза: установка, эксплуатация. (сообщение #11719919) (спасибо за информацию и фото Danily4a)
Судя по ссылке: http://www.real-avto.com.ua/parts/nk-8622013/info/ подходит и для ff1. (необходимо пройти по ссылке "Используется в автомобилях")
6. Поршень цилиндра тормозного Budweg 233411 900 руб. (Exist.ru февраль 2012 г.)

7. Ремкомплект скобы заднего ЗДТ NK 8999003 320 руб. (Exist.ru январь 2013 г.)

Фото из жизни: Задние дисковые тормоза: установка, эксплуатация. (Р) (сообщение #15085119)
8. Ремкомплект скобы заднего ЗДТ Ate 24.0101-3601 750 руб. (Exist.ru январь 2013 г.)

Просьба кто будет покупать ремкомплекты выкладывать фото содержимого.
Если где-то ошибся/напутал сообщайте, поправлю.

Ресурсы где можно подобрать ремкомплект: добавлено 19.06.2012
1. На сайте http://www.seinsa.es/ указываете марку и модель, а дальше по номеру можно на Exist.ru найти аналоги.
2. В каталоге http://www.frenkit.es/docs/ford.pdf, а дальше по номеру можно на Exist.ru найти аналоги.

Дополнительная информация: ЗДТ от FF2 и MAZDA 3 на ff1 не подойдут.

Глоссарий:
ЗДТ - задние дисковые тормоза
ЗБТ - задние барабанные тормоза
Скоба - кронштейн суппорта тормозного заднего
Цапфа - ось колеса

Malish
задние дисковые тормоза, суппорт, здт, тормоза, тормозные колодки, тормозные диски

avatar
Malish
13 February 2012

Задние дисковые тормоза: установка, эксплуатация. (Р)
356,3K
views
199
members
1,3K
posts

avatar
шурец
13 July 2012

1

fuck.trg
спасибо, друг, мне уже постом выше подсказал Malish
как тормозил 7мм диск, были проблемы?
avatar
fuck.trg
15 July 2012

1

шурец
Да я уж только потом увидел, что тебе подсказали.
7мм нормально тормозил, просто с тросом ручника и их поменял на такие 10.3мм TSN 2.6.19
Беглый взгляд на диски задние, когда стояли старые, вызывал непроизвольное переживание - А вдруг ЧАВО...)))
avatar
Advokatvlad
20 July 2012


А чем отличаются колодки "комфорт" от "эконом"?
avatar
шурец
17 August 2012


вопрос к тем, кто менял колодки:
в какую сторону крутить цилиндр при вдавливании? никто так и не указал
Скрытый текст


posted image
avatar
shura007
17 August 2012

1

шурец
я при вдавливании цилиндр не крутил он так зашёл но мучился долго точнее крутил но толку никакого он в обе стороны крутится на месте
avatar
шурец
17 August 2012


shura007
чего мучался? подробнее, пжлста!
avatar
shura007
17 August 2012


шурец
ну не было у меня съемника пришлось подручными средствами вдавливать
avatar
шурец
17 August 2012


снова темнишь давай уже выкладывай чо да как
avatar
shura007
17 August 2012

1

а крутился в обе стороны от руки без всяких проблемм
avatar
shura007
17 August 2012

1

брал простой длинный болт через проставку упирал и вдавливал
avatar
koles007
17 August 2012

1

avatar
шурец:

вопрос к тем, кто менял колодки:
в какую сторону крутить цилиндр при вдавливании?   никто так и не указал
Скрытый текст


posted image

Только вчера менял колодки))Крутить по часовой стрелке.
avatar
шурец
17 August 2012


shura007
koles007
спасибо, друзья надеюсь у меня все получится, а то официалы загнули 1200р за замену
avatar
fuck.trg
18 August 2012

1

шурец
я в правую крутил, но он крутится в обе стороны.
Один никак не шел, пришлось прилично по нему ударить и только потом пошел вдавливаться с кручением
avatar
шурец
18 August 2012


fuck.trg
чем вдавливал?
avatar
fuck.trg
18 August 2012

1

avatar
шурец:

fuck.trg
чем вдавливал?

купленная струбцина за 300р сразу сломалась, она из какого-то сплава китайского
сейчас даже не вспомню, что было под рукой, всякие дощечки... струбцинки...типа того
главное чтоб начал крутиться, а крутил я вроде ключом на 17 (или на 19), зацеплял его за выступы цилиндра и давил одновременно
крутиться - это значит по-тихоньку еле-еле можно проворачивать
чем дольше крутишь, тем легче все получается
avatar
koles007
18 August 2012


fuck.trg
Вдавливал китайской струбциной за 220 рублей,не сломалась
avatar
шурец
18 August 2012


заменил!) Вдавливал и одновременно крутил по часовой внутрь обычными пассатижами с острыми краями. Так же, как говорилось в этой теме выше, ослаблял штуцер прокачки
avatar
Malish
18 August 2012


шурец
Насколько опасно таким методом пыльник на цилиндре порвать?
avatar
шурец
19 August 2012


каким образом? Если тока с бодуна руки трясутся))

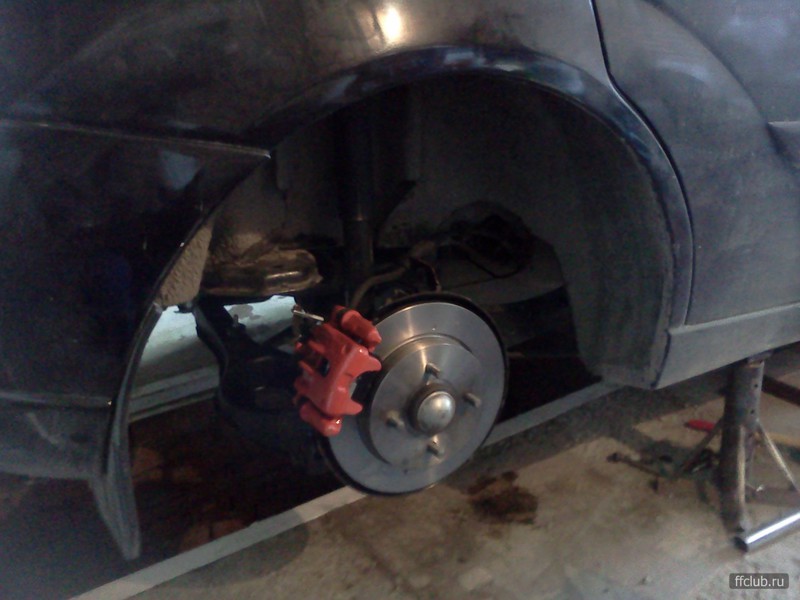

p/s/^ больше хлопот доставило прикручивание суппорта назад-там два болта. так вот, один без проблем натравил, а вот второй пришлошь внатяжку. поджимал суппорт ломиком
posted image

avatar
koles007
18 August 2012


Я штуцер прокачки не ослаблял
avatar
шурец
19 August 2012


avatar
koles007:

Я штуцер прокачки не ослаблял

так ты и не плесками вдавливал
avatar
mslava90
15 September 2012


а для заднего суппорта есть коды на направляющие???
avatar
Advokatvlad
26 December 2012

2

Не оригинальные направляющие для задних суппортов: NK 8999003 и ATE 24.0101-3601.2.

posted imageposted image
avatar
Advokatvlad
26 December 2012


avatar
mslava90:

а для заднего суппорта есть коды на направляющие???

А что с ними не так? Есть оригинальный номер: 1 075 563, не оригинальные направляющие для задних суппортов: NK 8999003 и ATE 24.0101-3601.2.

posted imageposted image
avatar
шурец
13 January 2013


киньте, пжлста, кто менял, код подшипника ступицы (без абс)
и еще вопрос по его замене: меняется подшипник так же, как и в барабанных тормозах?
Профильная тема здесь: Подшипник задней ступицы. (Р)
avatar
Malish
13 January 2013


Advokatvlad
Большое спасибо за информацию. Добавил в первое сообщение.
Первый "+" мой.
avatar
шурец
13 January 2013


avatar
шурец:

киньте, пжлста, кто менял, код подшипника ступицы (без абс)
и еще вопрос по его замене: меняется подшипник так же, как и в барабанных тормозах?
Профильная тема здесь: Подшипник задней ступицы. (Р)

чем тема профильная, если там про барабанные тормоза, а тут про дисковые
avatar
Malish
13 January 2013


шурец
В названии темы нет специальных пометок, что только для ЗБТ. В самой теме обсуждаются и подшипники для ЗДТ, легко ищется поиском внутри темы.
avatar
шурец
13 January 2013


то, что подшипник одинаковый - я уже нашел, менял на барабанах подшипник, а на дисковых не менял.
avatar
Malish
13 January 2013


шурец
Подшипник задней ступицы. (Р) (сообщение #10544356) а вот это не оно?
