Всем здравствуйте ! После"некорректного" прикуривания замкнул АКБ в систему попало большое напряжение. Диагностика выявила 3 позиции неисправности :блок управления АБС , блок управления АКПП и блок управления внутренней ?электроникой ( не работают центр.замок,часть приборов,поворотники,внутреннее освещение и т.д.) Если с первыми 2 позициями разобрался,то с последней проблема,что это за зверь и какой его финист и код? Заранее спасибо. Ford Fusion 2008,1.6L duratec, VIN WF0UXXGAJU8R86518

urec52
Проверь по маркировке сгоревшего:
1679047 (6S6T-15K600-CM, -CL, -CJ, -CH, -CG, -CF, -CE, -CD, -CC, -CB, -CA) - многофункциональный модуль (GEM), c системой централ. запирания, c блоком дист.упр. открыв.дверей, с противоугонной сигнализацией
1678406 (6S6T-15K600-BM, -BL, -BK, -BJ, -BH, -BG, -BF, -BE, -BD, -BB, -BA) - то же, без противоугонной сигнализации

Не подскажете ли код пластиковой гайки ("барашка") крепления заднего фонаря Фьюжна?
Она нарисована на схеме в Elcats, но из всей этой схемы Экзист выдаёт коды только на шпильку 13N203

Нужная мне гайка выделена красным на голубом фоне:

На схеме заднего фонаря Фиесты есть тоже "гайка удлинителя" HN1, но ее вид на схеме отличается от Фьюжновского. Finis той гайки 1 062 611 (гайка штыря) и там же почему-то ещё идут аналоги производителя Ford с артикулом W703253S300

Вот или это та самая универсальная гайка, подходящая и для Фьюжна, и для Фиесты... или для Фьюжна идёт какая-то своя с неизвестным мне кодом... Подскажите, пожалуйста

Спасибо!

krll
1128772 (инж. код W707612-S300) - гайка М6 для заднего фонаря Fusion до 10.2005 г.в. (HN1 на схеме)

TallPaul

цитата

гайка М6 для заднего фонаря Fusion до 10.2005 г.в.

Спасибо!
Правда, забыл сказать: у нас 2006 г.в. Но я думаю, подойдёт...

krll

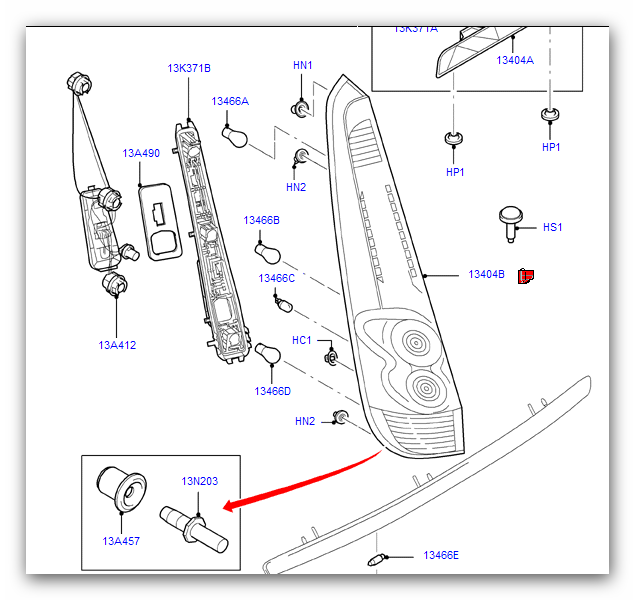

Тогда схема для задних фонарей другая:

TallPaul

цитата

Тогда схема для задних фонарей другая:

Та картинка, которую Вы привели - это Фиеста.
Для Фьюжна она (если смотреть по экзистовской версии Элкатса) - левая из двух в группе Fiesta/Fusion 2001- (CBK) - 2006 > Задн.фонари и бок.габ.огни крыши

И вот это как раз та картинка, которую я и приводил в первом посте. Псмотрите. Картинка-то есть, но в таблице кодов и цен на позиции по ней - только верхняя шпилька.

Если б всё было так просто...

Впрочем, если у Вас есть возможность узнать код барашка HN1 с той схемы - было бы очень хорошо

krll
Это общая схема для фиесты и фьюжена после 2005 г.в. И она не из кривого каталога элкатс

TallPaul

цитата

Это общая схема для фиесты и фьюжена после 2005 г.в. И она не из кривого каталога элкатс

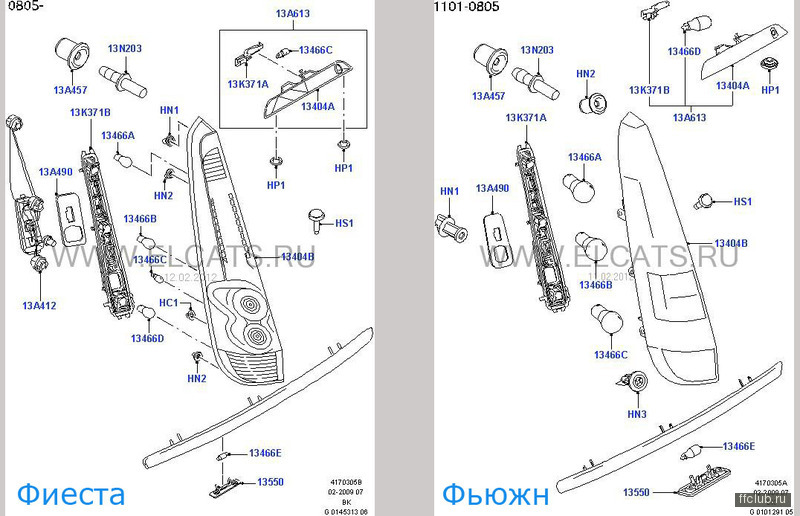

Не знаю, насколько крив элкатс, но тот, кто Вам сказал про "общую схему" - кривее в сто раз. Задние фонари Фьюжна и Фиесты сильно отличаются снаружи, и, судя по схемам - и изнутри тоже. Вот взгляните на реальные схемы задних фонарей:


У Фьюжна барашек выглядит именно так, как на схеме для Фьюжна, и это в жизни совершенно не такая фитюлька, как нарисована на схеме Фиесты. К тому же, винтится он на шпильку, которая расположена в нижней части фонаря (проходит сквозь прямоугольное отверстие в детали 13К371А) - совершенно так же, как нарисовано на схеме Фьюжна, в то время как на приведённой Вами схеме Фиесты указано, как эта HN1 втыкается куда-то в верхнюю часть фонаря...

Обратите внимание - там на этих двух схемах даже позиции замаркированы по-разному: например, внутренняя часть Фиесты 1К371В, а у Фьюжна 1К371А. А этой фиестовской байды под маркой 13А412 у Фьюжна вообще нет. Одинаковые там для двух моделей только лампочки и шпильки крепления.

В данном случае, я как-то, знаете ли, больше верю Элкатсу, потому что это совпадает с тем, что я видел в натуре...

krll

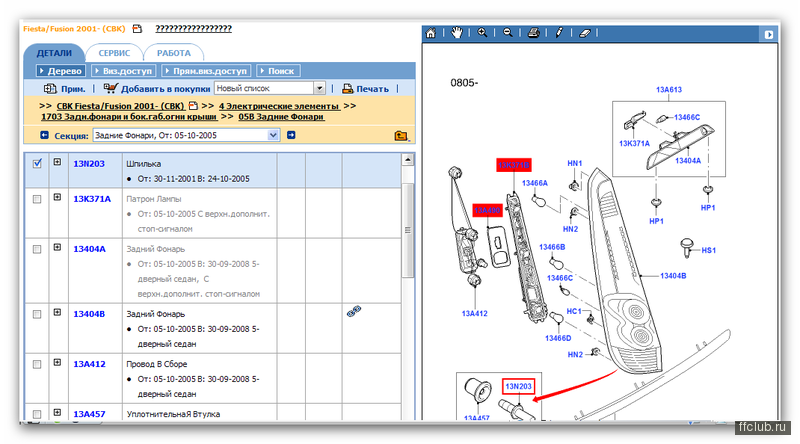

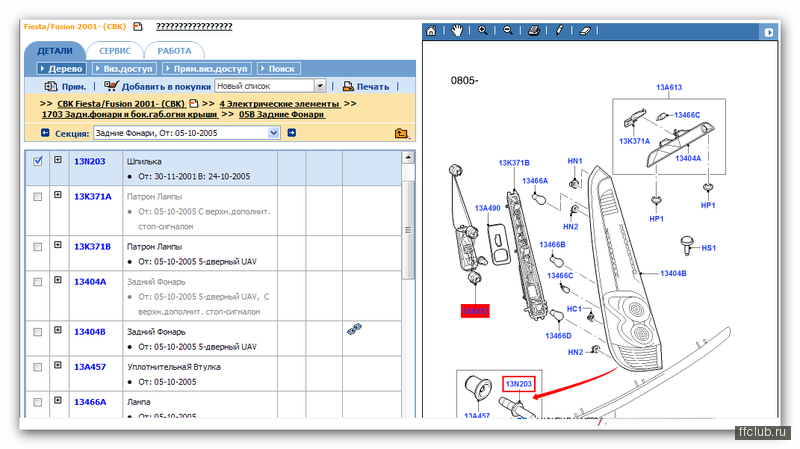

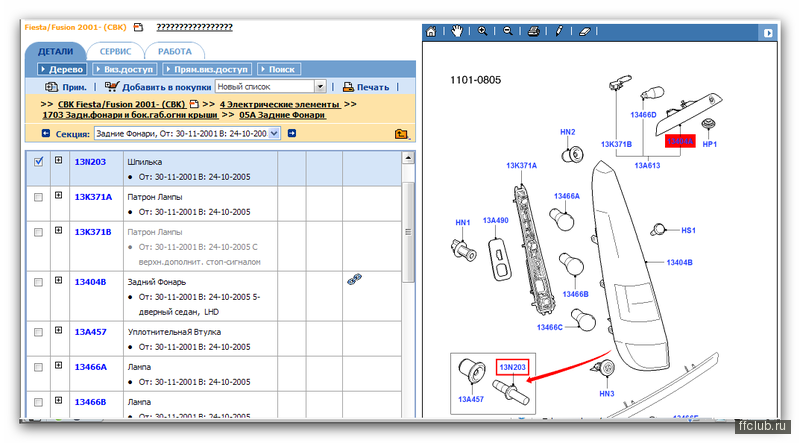

Раз спор перешел не на детали, а на схемы, то даю скриншоты из официальной дилерской программы Ford ECAT (на основе данных которой с теми или иными расхождениями и ошибками построены Microcat, каталоги для Ford в elcats и др.:




Красным прямоугольником выделены детали, неприменимые для конкретной модели .

Обратите внимание на цифры в левом верхнем углу Ваших скриншотов. На первом - применимость для моделей после 08.05, на втором - с 11.2001 до 08.2005, что соответствует и схемам из ECAT. Еще раз повторяю, что схемы общие. Ваши схемы - для разных годов выпуска и Фиесты, и Фьюжена.

TallPaul

цитата

Ваши схемы - для разных годов выпуска и Фиесты, и Фьюжена

Весь смех в том, что задние фонари Фьюжна до и после 2005 года - ИДЕНТИЧНЫ. А вот у Фиесты и Фьюжна - во все времена были РАЗНЫМИ
Рестайлинг 2005 года у Фьюжна затронул только молдинги кузова, цвет верхней части головных блоков фар и переднюю панель салона. Всё!

Откуда в официальной версии у Фьюжна после 2005 вдруг появились задние фонари от Фиесты - оставим на совести разработчиков каталогов. Могу снять и показать фонарь с моей машины 2006 г.в.. Он в точности такой, как на схеме Fusion до 10.2005

P. S. Выходит, тот барашек, который нарисован на схеме "Фьюжн до 2005 года" - и есть то, что мне надо. Проверил по элкатсу - этот барашек применяется во множестве моделей Форда. По ссылке "посмотреть на схеме" показывается фонарь С-макса. И там тоже нарисован этот барашек, судя по картинке один-в-один мой.

Заказал в экзисте для смеху обе гайки. Барашек 1 128 772 за 50 р. и "гайку штыря" 1 062 611 с "послерестайловой" фиестовской схемы за 17,85. Поглядим...

P. P. S. Раз уж у Вас такие детальные данные, может, подскажете код винта крепления электропривода клапана EGR для Фокуса 2 1,8TDCi 2007 г.в.? А то никак не найду по экзисту.



Что-то я в последнее время, как Маша-растеряша. Кучу винтиков и гаек уронил в такие места, откуда и не достать...

krll

цитата

А вот у Фиесты и Фьюжна - во все времена были РАЗНЫМИ

Я не говорил, что фонари у Фиесты и Фьюжена одинаковые и прекрасно осведомлен об их внешнем различии. Отличие - во внутренностях фонарей в зависимости от даты выпуска. И разговор перешел на схемы, а схемы - это не фотографии и внешний вид может отличаться, главное - наличие или отсутствие принципиальных деталей.

цитата

Рестайлинг 2005 года у Фьюжна затронул только молдинги кузова, цвет верхней части головных блоков фар и переднюю панель салона. Всё!

А это как?

цитата

Весь смех в том, что задние фонари Фьюжна до и после 2005 года - ИДЕНТИЧНЫ.

Фонари на Фьюжене до 2005 г.в. (дорестайл) отличаются от фонарей на Фьюжене после 2005 г.в. (рестайл). Отличие (кроме внешнего): а) в патронах (плате) фонаря (до 2005 года плата была симметричной и подходила на обе стороны, после - пошло деление на правую-левую) б) соответственно различие и во внутренней (не видной снаружи) части фонаря. Они могут быть одинаковыми по внешним размерам и креплениям, но на самом деле они - Р А З Н Ы Е.

P.S. Ваши болтики на схеме нарисованы в сборе со всем блоком, соответственно как деталь, доступную к заказу, Вы их не найдете.
Можете поискать на других моделях Форд с тем же движком, либо по образцу на разборках или в обычном магазине метизов.

P.P.S. Предлагаю дальнейшее обсуждение различий в фонарях перенести в ЛС (если будет такое желание)

Подскажите плиз код фаркопа на FUSION, или ссылочку на альтернативу. Спасибо.

bober59
1717350 - комплект несъемного фаркопа на Fusion
1717353 - то же, со съемным крюком
Плюс комплект электрооборудования (проводка, реле и т.п.) - различается по годам выпуска, 7- или 13-штыревой разъем, с/без заднего парктроника

Добрый день! Подскажите код передних брызговиков , фиеста 2007г.

rombik
1520507 - комплект передних брызговиков на Fiesta 2001-2007

Добрый день!Подскажите пожалуйста, продается ли вообще механизм откидывания пассажирского сидения для Форд Фиеста 2007г и ручка?

Приветствую, хочу поставить жене на Фиесту 11 года ПТФ. Кнопка стоит штатно в салоне. Подскажите плиз финис туманок и есть какие нить подводные камни при установки этого самого???

apet82
Если не останавливает то, что для установки ПТФ нужно заменить передний бампер, коды для всех деталей могу написать

TallPaul
Спасибо за ответ, бампер я не готов поменять!!!

Привет
finis'ы подскажите
WF0HXXGAJH6R83827
Fiesta 06г
зеркало боковое левое(сам корпус)
накладка на корпус зеркала(танго цвет)
С уважением

igorded
1522589 - левое зеркало с эл.приводом и обогревом
1429869 - левая накладка, Tango

Подскажите пожалуйста, а то совсем запутался... Нужно сцепление на робот 1.4 2005 года, код двигателя JH.
Подойдут ли следующие запчасти

1 423 904 - сцепление
804 543 - выжимной (для механики и робота они разные - в этом и проблема), по экзисту это аналог 1 145 313

E_DarkNess
Давайте без угадываний "подойдут - не подойдут". Вин-код пишите

TallPaul
сорри, вот вин WF0HXXGAJH5C00208

E_DarkNess
1417554 - ремкомплект сцепления (диск + корзина), обмениваемый элемент (новый за старый), 1.4 Zetec + 5МКПП IB5-ASM
1423904 - восстановленное сцепление
1477989 - выжимной подшипник (1145313 - тоже подойдет, это устаревший финис)

E_DarkNess
большое спасибо за ответ =) отплюсил репутацию

Подскажите коды деталей на Фиесту WF0HXXGAJH8R09016 ???

1. Передний бампер
2. Телевизор
3. Радиатор
4. Радиатор кондея
5. Расширительный бачок
6. Крышка расширительного бачка
7. Стойки
8. Тормозные колодки перед и зад
9. Тормозные диски
10. Задний бампер
11. Усилитель заднего бампера
12. Подкрылок задний левый
13. Ремень ГРМ и генератора (комплект)
14. Лобовое стекло (без обогрева)
15. Брызговики задние
16. Подушка двигателя
17. Заглушка отверстия в переднем бампере
18. Колпак колеса на Гиа

Taranoff
1386201 - передний бампер, загрунтованный
1518176 - телевизор
1325831 - радиатор
1384859 - радиатор кондея
1221362 - расширительный бачок
7267969 - крышка расширительного бачка
1329534/1329536/1327469 - стойки (прав. перед./лев. перед./зад. соотв.)
1521328/1101464 - тормозные колодки перед эконом/комфорт соотв. и зад барабанные 1236882/1417551 - эконом/комфорт
1522230 - тормозной диск передний
1375906 - задний бампер, загрунтованный
1140371 - кронштейн заднего бампера (на схеме 17C897A) или 1215813 (на схеме 17C897B)
1537988 - подкрылок задний левый
1672144 - ремень ГРМ (комплект с роликом-натяжителем) и 1365336 - комплект приводных ремней
1522682 - лобовое стекло (без обогрева) в комплекте с молдингами
1520505 - брызговики задние (комплект)
1146866 - подушка двигателя (гидроопора)
1375861 - заглушка отверстия в переднем бампере под крюк - должна быть в комплекте с бампером

Для колпаков напиши номер с картинки:

Прошу подсказать код лейбла "FUSION", который клеевым способом крепится на левой стороне двери багажника Был кузовной ремонт бампера и этой двери, и этот лейбл удалили при обработке и покраске.

Доброе утро - подскажите ,На фьюжен 2008г , кодик зеркального элемента ,на боковое -правое зеркало.
заранее благодарен!!

focus99
1206127 - буковки Fusion

MrNagata
1145850 - правый зеркальный элемент на Fusion, с 10.2005 до 10.2009, мех. регулировка
1363672 - то же, электропривод

MrNagata
1145850 - правый зеркальный элемент на Fusion, с 10.2005 до 10.2009, мех. регулировка
1363672 - то же, электропривод[/QUOTE]

Большое Спасибо!

цитата (TallPaul)

1206127

Большое Спасибо Приятель! Всего тебе хорошего на дорогах и в жизни

Доброго времени суток!
Помогите, пожалуйста, с Fusion WF0UXXGAJU5G50687. Не могу найти номер патрубка, идущего с распределителя охлаждающей жидкости на теплообменник радиатора отопителя салона.
Заранее спасибо.

AngryDemon
1146198 - шланг отопителя, выпуск (на схеме 18472А)
1547685 - шланг отопителя, впуск (18472В)

Спасибо огромное. Неделю искал.

Интересует номер лобового стекла на фиесту 2006г без обогрева, на стекло будет приклеено крепление под зеркало ?

Sonic34
1522682 - лобовое без обогрева и без датчика дождя на фиесту 2001-2008/фьюжн
Молдинги должны быть в комплекте, а пятак под зеркало должен быть наклеен.
1633780 - комплект для
вклейки стекла

По сути точно ни кто неможет ответить ?
TallPaul Спасибо большое, закажу а там посмотрим.
