TRAKTOR SPB В разъеме часовой пружины коричневый и белый провода это КК.. коричневый и есть масса от гема. Другая масса идет в паре с проводом на клаксон. |
 |
TRAKTOR SPB 07 Апреля 2012 - 22:28 # | 0 |
|||
Из мануала в шапке: Подушка Подушка + Подсветки + Музыка + Круиза + Гудок Минус Пусто Пусто У меня именно такая распиновка. В ней всего одна масса- черно-белый кажись, в 7 пине. И до недавнего времени она была общая на все. Отредактировано: 07 Апреля 2012 - 22:30 |
Вот коричневый и надо протянуть через часовую пружину и соединить с платой КК вместо общей массы. |
|
TRAKTOR SPB 07 Апреля 2012 - 22:34 # | 0 |
|||
Serg-go Поясните плз что значит -протянуть- и как. В обход пружины? Отредактировано: 07 Апреля 2012 - 22:35 |
Нет... через свободный контакт в часовой пружине.. 8-й или 9-й (если распаян.. ) уже говорилось ведь.. добавь пин, соедини с коричневым проводом, далее на часовой пружине под подушкой, под черной заглушкой два контакта, аналогичные проводам на подушку... левый, т.е. ближний к центральному разъему и есть 8 контакт, соедини его с платой КК вместо массы. |
|
TRAKTOR SPB 07 Апреля 2012 - 22:47 # | 0 |
|||
Serg-go Ну я так и сделал. Разнес массу. Масса на подсветку осталась на 7 пине в руле. Масса на КК - на 8-й пин. Под рулем 7-й пин перекинул на 8-й т.е на массу от ГЕМ для КК. А 7-й пин кинул просто на массу. При чем под рулем сопротивление между 5-м и 7-м сопротивление =1 МОм, а между 5-м и 8-м =2.25 Значит что масса разнесена нормально и не пересекается. Отредактировано: 07 Апреля 2012 - 22:52 |
TRAKTOR SPB Коричневый провод, который уходит под рулевую колонку куда подключен? Его надо на 8 контакт. |
|
TRAKTOR SPB 07 Апреля 2012 - 22:57 # | 0 |
|||
Serg-go Коричневый у Вас в каком пине? Я смотрю не по цвету а по пину, т.к. цвет провода массы у меня не коричневый под рулем. |
TRAKTOR SPB Да уже и не важно на каком он пине.. 4-й или 5-й.. все равно все уже переделано.. предполагаю что Вы его отрезали.. Ищите, ещё раз повторяю, коричневый провод и сажайте его на 8 пин. |
Serg-go TRAKTOR SPB Да уже и не важно на каком он пине.. 4-й или 5-й.. все равно все уже переделано.. предполагаю что Вы его отрезали.. Ищите, ещё раз повторяю, коричневый провод и сажайте его на 8 пин. джой музыки работает? Вот его + и подводится к колодке девятипиновой через (вместо) кусочек коричневого провода, бывшего минуса круиза. Вторая часть ( та что от ГЕМА) гдето примотана в косе. Чтобы теперь ничего не путать, этот провод на 8й втыкай ну если нету управления БК. |
P1S Спасибо за отчет по разделению масс, операцию провел ночью  вот только 8й контакт у меня задействован.. придется курить распайку 9 дорожки в пружине  |
|
TRAKTOR SPB 08 Апреля 2012 - 16:32 # | 0 |
|||
Продолжение: Сегодня нашел под рулем обрубок коричневого провода. Прицепил к 8-му пину. Тест кнопок-Ок. Проверил платы. Убрал перемычку №5 на правой плате. №4 была убрана до этого. Заизолировал изолентой. Содрал с накладок металлический слой где винты, исключив массу на корпусе накладок. Прозвонил под рулем 5-й и 8-й пины. Rобщ= 2.27 Кнопки выдают номинал. Отключив от 8-го пина провод - реакции нет. Тест не проходит. В итоге set- вырубает КК. Эффекта ровно НОЛЬ. Куда дальше копать? Отредактировано: 08 Апреля 2012 - 16:35 |
 |
noname_rus 08 Апреля 2012 - 21:14 # | 0 |
|||
Комрады, возник вопрос: имеем - Руль Гиа с КруизКонтролем хотим - Руль СТ без КруизКонтроля после замены, будет ли выскакивать ошибка по поводу отсутствия КК на руле?! |

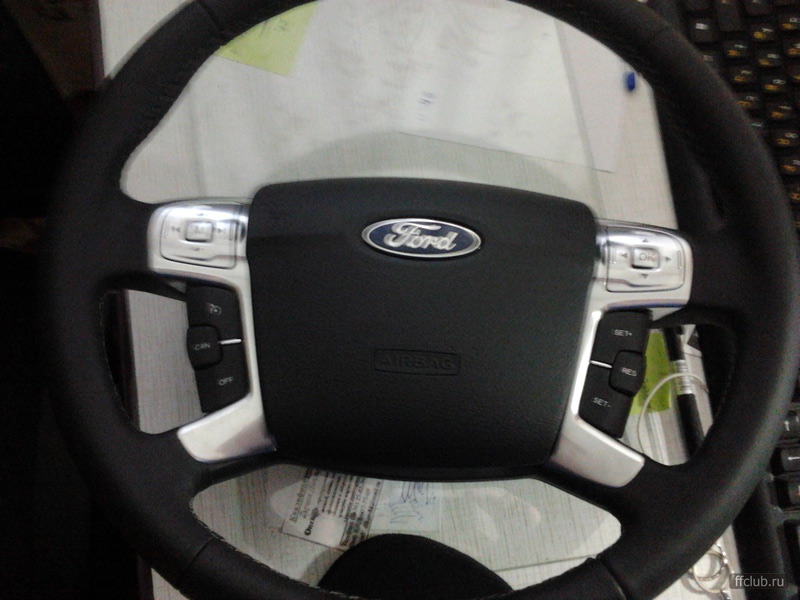

Купил руль переделанный к фокусу, а вместе с ним "дешифратор". Но вот как подключить я не знаю "Дешифратор"  Руль фокуса  Руль мондео  по инструкции не понимаю куда подключить "дешифратор"? |
sonnik Провода в дешифраторе разделены на 2 жгута 1-й жгут имеет 3 провода красный +12В черный МАССА (GND) Зеленый Вход (на разъем часовой пружины) 2-й жгут имеет 4 провода (раздельные выходы кнопок) Зеленый - вверх Белый - вниз Черный - вправо Красный - влево В личку отпиши если еще что то не понятно будит. Отредактировано: 11 Апреля 2012 - 10:53 |

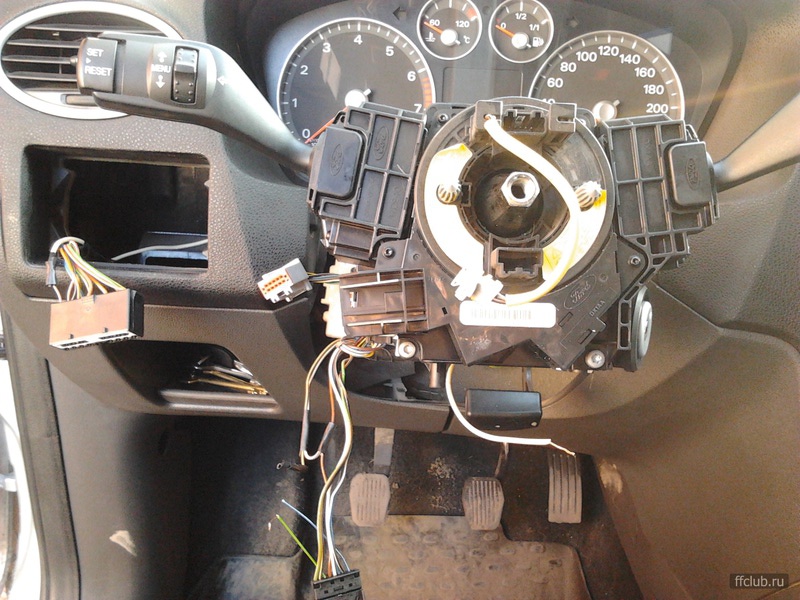

sonnik Поставь колеса прямо снимай руль,зафиксируй часовую пружину от вращения. Слева желтый провод - подушка, далее пять пинов, далее заглушка (как слева только без проводов) - снимай ее (аккуратно возле самого основания влевом верхнем углу поддень)Накинь мондеруль на место для лучшего понимания.. На первый пин (слева на право) зеленый №3(+подсветки); черный двойной масса №1 на пятый пин; фиолетовый №5 на четвертый пин (+сигнала);Про №№ 2 и 4 сомневаюсь но берешь омметр, подключаешь на двойной черный и на №2 или 4, на каком появилось 2,11кОм значит это круиз-его на третий пин;Кориччневый №6 управление БК - его под снятую заглушку на левый контакт; останется один свободный провод руля и один свободный пин (второй) музыка - их соедини Под рулем снизу пластиковый разъемный хомут держит косу разъедени его и сними три фишки под рулем, размотай аккуратно изоляцию (чтоб потом обратно вернуть) с этой косы и прихвати местами изолентой чтоб сохранить порядок. Вэтой косе все нужные провода (кроме подсветки кажется) для подключения модуля. Одна из снятых фишек на 9 контактов в ряд. Если проводка круиза к рулю в машине была, то вид такой. http:/ /s59.radikal.ru/i166/1009/7f/312e0bf19431.jpg Если нет проводки круиза - свободны будут еще 4 и 5 контакты (где брать см. тему КК) Провода в дешифраторе зеленый (обжат) на 8 контакт этого разъема (управление БК); синий огрызок (обжат) на третий контакт - Подсветка (куда тянуть второй конец читай в инструкции в шапке темы) Про остальные провода сказать не могу т.к. на моем модуле все провода были разных цветов и был файлик как коннектить.. Файлик поищу. Удачи! Отредактировано: 14 Апреля 2012 - 14:39 |
sonnik Зелёный провод-3 контакт центрального разъёма часовой пружины. коричневый провод-4 контакт фиолетовый провод-5 контакт фиолетовый короткий(клаксон)-6контакт чёрный провод-7 контакт Коричневый провод-выведенный отдельно-на 8 контакт ,для этого снимаем заглушку с 8 и 9 контактов предварительно отжав её в левом верхнем углу.(тонкой прочной отвёрткой). Подключаем адаптер. -Он состоит из 2-х жгутов 3 и 4 провода. коса из 3 проводов: -красный-12 вольт подключаем на толстый жёлтый провод разъёма замка зажигания -чёрный(масса)-чёрно-зелёный провод№10-разъём борткомпа -зелёный с пином-на 8 контакт нижнего разъёма часовой пружины. Коса 4 проводная. Переворачиваем адаптер проводами к верху и считаем с лева-напрово-от 3-х проводной косы начинаем отсчёт. 4 провод адаптера-черно-жёлтый провод №3 разъёма б.к. 5 провод адартера-на провод№5 разъёма б.к. 6 и 7 провода скручиваем вместе и подключаем к чёрно-красному проводу№1 разъёма б.к. Подключение подсветки-добавляем пин в нижний разъём часовой пружины на 3 пин и подключаем его к крайнему левому проводу разъёма блока света(оранжево-синему). От 4-го пина отрезаем провод в 4-5 сантиметрах от разъёма и к нему подключаем чёрно-белый провод с джоя музыки. И будет счастье.  |

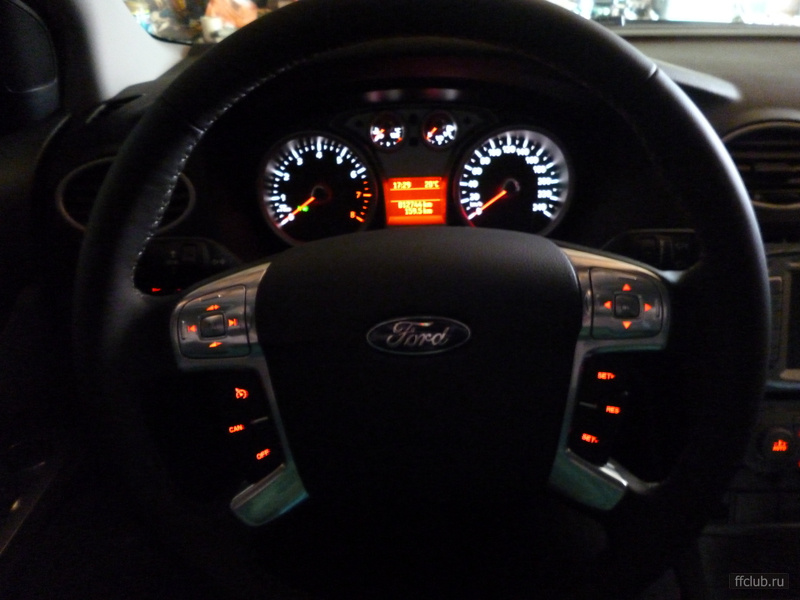

  Поставил наконец то себе руль от мондео)))Доволен на все 100%!Спасибо одноклубнику alpexzey за помощь в инсталяции!В ближайщее время поеду активировать круиз к дилеру,надеюсь все получиться Вопрос по управлению бортовым компьютером-листать только в низ и верх,а ок это в право?А центральный и не должен работать?Руль переделанный от DimonKur Отредактировано: 14 Апреля 2012 - 19:21 |
bartez808 Кнопка ОК имеет отдельный независимый выход и может управлять чем угодно.. Вот только вытащить этот выход из руля уже не просто. У меня заняты все девять дорожек часовой пружины и кнопка ОК используется как Voice для модуля громкой связи (подпаена к проводу джоя музыки через резистор 3.3 кОм прямо в руле) Другие варианты тоже есть! Вроде вторую ленточку можно поставить в часовую.. Тут уж можно самому музыку на руле играть |
bartez808 Кнопка OK это войс для мафона (с установленным блютусом) влево, вправо это SET бортового компа. |
DimonKur Спасибо тебе еще раз за руль!И спасибо одноклубнику alpexzey за помощь в инсталяции! Все работает)Недавно активировал круиз,тоже работает отлично,осталось магнитолу с большим сенсорным экраном поставить что бы управление музыкой заработало |
У меня тоже все заработало! Спаял контакты девятой дорожки.. ох уж эта лента там такие вензеля выписывает! Теперь и подсветка работает и круиз на своих двоих! А где круиз активируют качественно и не дорого? |
VladiZ мне у оф дилера активировали за 1.5 р,заодно и ошибки прочитали и стерли |
Ну вот, и я поставил руль от мондео! Огромное человеческое спасибо за помощь одноклубнику Митяю! Дима, спасибо   |
Парни подскажите кто сможет перепоять руль от мони для федора и поставить в Москве? |
Сгонял сегодня в фордиагностик, активировали круиз, действие на нажатие кнопок не последовало, решил что может что-то напутал. Приехал домой все проверил досконально в итоге все подключено по инструкции, а круиз так и не работает! В чем проблема? кто родскажет??? |
sonnik Тест кнопок делал? Если тест проходит, значит с прошивкой косяк. |
Че за тест? Кстати руль уже был переделан и шел вместе смодулем. |
sonnik Что бы войти в тестовый режим кнопок держим нажатой кнопку обогрева стекла и вкл.зажигание. После входа, нажимаем на кнопки, звучит звуковой сигнал и моргают поворотники.  |
 |
Mind_Killer_2.0 05 Май 2012 - 13:55 opera mini # | 0 |
|||
Народ, помогите. Примерно год назад поставил руль от мондео с джойстиком, переделанным на управление музыкой и кнопками круиза, правда круиз до сих пор не прошил, но проблема не в этом. Вчера начались проблемы с управлением музыкой с руля, джой не работает, громкость не регулируется, треки не переключаются. После выключения и включения зажигания вроде все опять работает. Вчера пару раз был такой косяк, сегодня уже постоянно, выключение и включение зажигания помогает уже не с первого раза. Магнитола китайская дейстар, если это имеет значение. В каком направлении ковырять? Поправка: сегодня управление музыкой с руля перестало работать полностью. Тест кнопок не предлагать, они почему то никогда на тесте не пищали, хотя при этом нормально работали, при этом кнопки круиза пищат в тестовом режиме. Отредактировано: 05 Май 2012 - 14:08 |
 |
Кондабаров 05 Май 2012 - 20:52 opera mini # | +1 |
|||
Ребятки спасибо огромное за этот форум и в частности за установку руля Мондэо. Друзья подарили руль я установил и активировал круиз.. Вывел музыку и бортовик.Какой все таки класс с этим рулем.Еще раз огромное спасибо всем!!! |
Активировали круиз у дилера но.. имеем: кнопки на тест пищат, в мозгах круиз стоит ДА.. вот только ходовые испытания показали что не включается он. Куда думать дальше? |
VladiZ В каких модулях прошивали круиз? прошивать надо - в модуле PJB (это "блок предохранителей" в ногах пассажира) - в модуле IC (щиток приборов) - в модуле PCM (управления двигателем) и вообщето есть тема... Круиз контроль, установка и прошивка |
VladiZ Проверьте концевики педалей сцепления и тормоза на предмет отключения разъемов или перемыкания контактов в разъемах. |
Спасибо за ответы. Игорь78 на педали сцепления проверяли, на тормозной - нет, но думаю этот выключатель связан со стопсигналами и они светят Serg-go Я просто понадеялся что официальнодилеру ясно, что нужно проделать для "активировать круизконтроль" В РСМ точно включили, про остальное не скажу.. лампочку вроде проверяли в приборке есть или нету я утверждал что есть и мы таки нашли Чтож.. буду читать про активацию кк. За что заплатил ббло? но они свой час отработали точно результат только ннуль.. |
На педали тормоза 2 концевика!!! Лампочка в приборке ни на что не влияет,ее можно вообще не включать,и круиз будет работать. Отредактировано: 12 Май 2012 - 22:26 |
