mslava90
Резистивный и есть. На моих фотках выше он и есть, правда с припаяными доп.сопротивлениями для работы с пионером

Вот мониторю установку Штатного Джойстика для SONY-XAV-1

Покурил пару дней топики, но до сих пор не до конца понял. мне видимо нужен переходник - старые ссылки на продавцов давно умерли ... (((

Ткните. может кто знает где мне проводку купить. Или может самому скрутить. Ткните как, чтоб электрик посмотрел.

Спасибо

А наш клуб очумелых ручек продолжает свою незримую борьбу в направлении совершенствования штатных систем авто.
В данном выпуске мы расскажем о доработке джойстика штатной магнитолы FF1 для сопряжения его с майфуном Pioneer DEH-P8100BT при помощи IR пульта дистанционного управления Pioneer CD-SR120.
Возникновению сего решения мы обязаны тому факту, что пионеровские ПДУ на руль не обеспечивают необходимого комфорта. Руль, как правило, всегда находится в движении, поэтому и, в том числе, ввиду ущербности самой технологии IR, для отработки команд с ПДУ требуется, как правило, не одно нажатие. А про то, насколько удобным и безопасным считается использование джойстика штатной магнитолы, рассказывать нет смысла. По причинам, связанным с низкой культурой производства (этическим соображениям), фотографии внутренностей не приводятся

Дано:
- джойстик штатной магнитолы FF1 (5 кнопок без voice);
- магнитола Pioneer DEH-P8100BT с поддержкой MP3, WAV и технологией Bluetooth (Parrot voice recognition);
Скрытый текст

- IR ПДУ на руль Pioneer CD-SR120 (равно как и Pioneer CD-SR110 доступен к заказу отдельно).
Скрытый текст

Требуется: организовать управления магнитолой с джойстика, предназначенного для управления штатной магнитолой.

Cложности:
- штатный джойстик имеет только 5 кнопок, поэтому при использовании существующих адаптеров часть команд не будет задействована (в нашем случае выпадает 6 команд, поскольку подопытный IR ПДУ имеет 11 кнопок);
- существующие адаптеры (типа MultiCAN, MultiCOMM и прочие для резистивных матриц) не всегда удобны в использовании, поскольку для отработки нужной команды при недостающем количестве кнопок требуют либо двойного нажатия, либо удержания кнопки.

Решение:

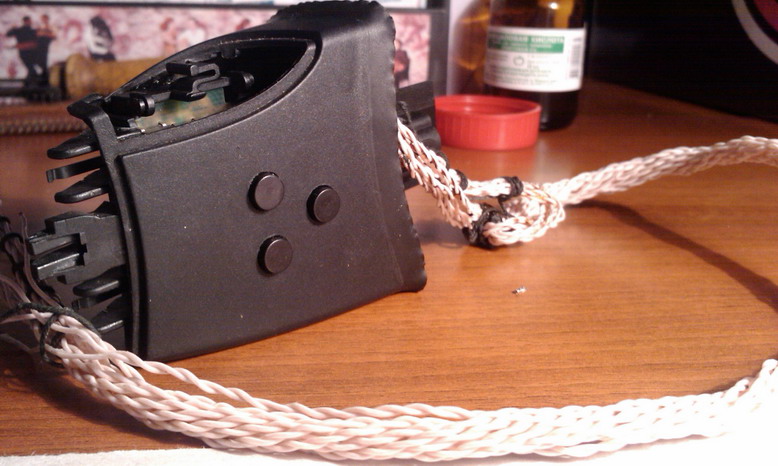

1) Установить в джойстик штатной магнитолы недостающие 6 кнопок, припаять провода к 6 новым кнопкам и 5 существующим, порезать дорожки на плате, ведущие от существующих кнопок к резисторам и вывести все провода наружу отдельным жгутом.
Скрытый текст

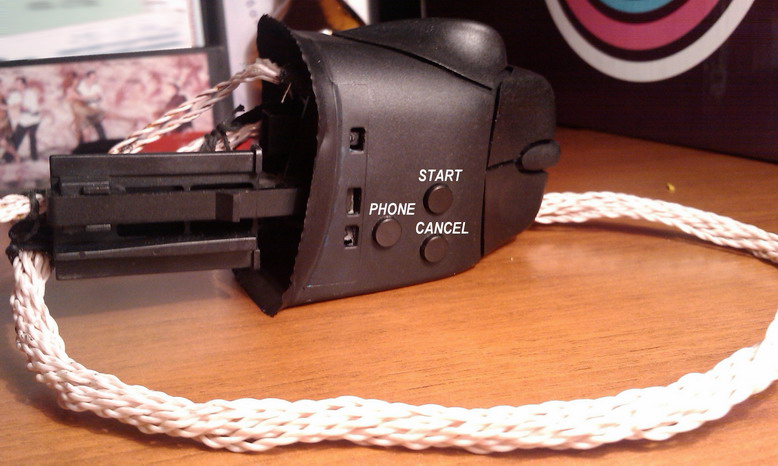

Джойстик в сборе с пометкой команд
Скрытый текст

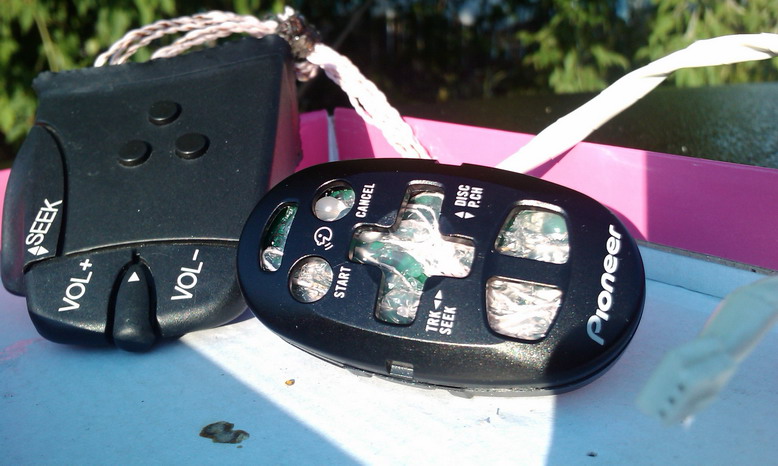

2) Разобрать IR ПДУ и выпаять с платы инфракрасный излучатель (в CD-SR120 их 2 шт. – не перепутать концы диодов), нарастить провода до такой длины, чтобы можно было расположить IR излучатель в плафоне освещения, припаять излучатель к концам проводов и спрятать его в плафон освещения (для удобства установки/снятия потребуются 2 разъема «мама+папа»; одна пара под рулём, а вторая – в плафоне).
Скрытый текст

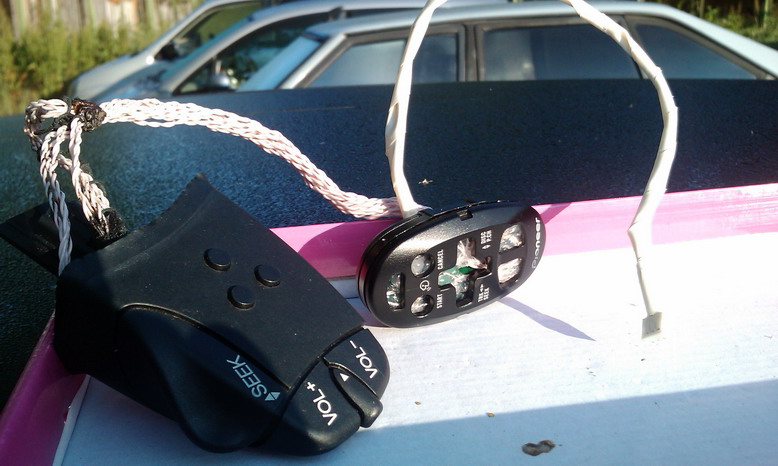

3) Припаять концы проводов жгута от джойстика к дорожкам на плате IR ПДУ, ведущим к кнопкам. Дополнительный разъем «мама+папа» на 22 провода решил не ставить, поскольку при установке джойстика штатной магнитолы в его посадочном отверстии остается достаточно места, чтобы спрятать лишние провода жгута, да совсем не сложно установить/снять нижнюю часть кожуха руля. Сам же IR ПДУ имеет такие габариты, что свободно проходит через посадочное отверстие джойстика в кожухе.
Скрытый текст

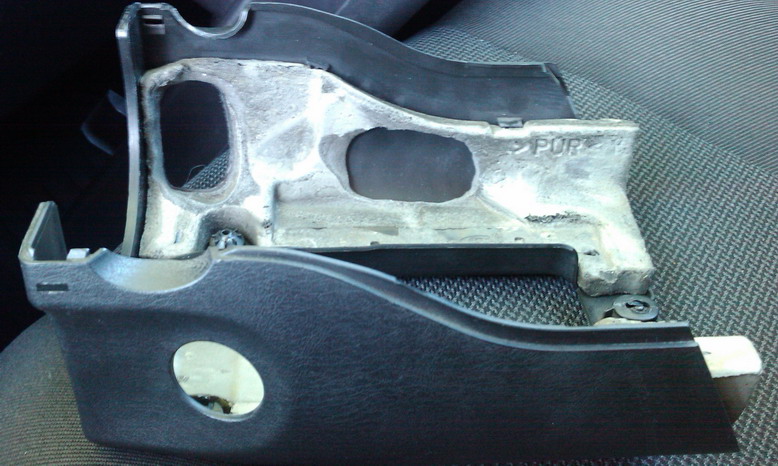

4) Вырезать отверстие в пенопластовой прокладке нижней части кожуха руля под IR ПДУ и все собрать. Ни сам IR ПДУ, ни провода, идущие к джойстику и в плафон освещения, не будут мешать установке/снятию кожуха и плафона освещения.
Скрытый текст

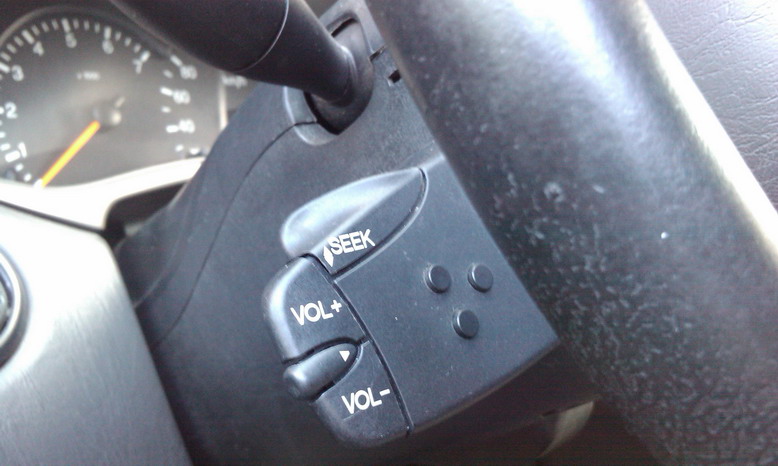

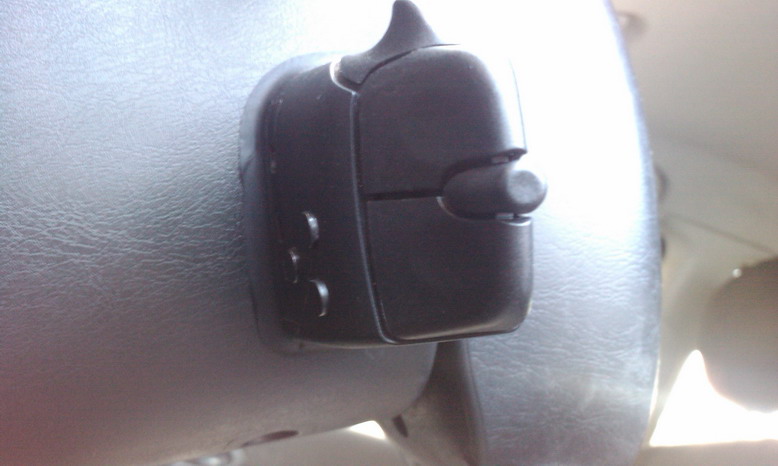

Результат:
Скрытый текст

Kinsman
Очень достойно, респектирую.

lp-san
Рад, если кого-то воодушевил или помог

подскажите пожалуйста чтобы это могло значить

Размытый белый пиксель на размытом черном фоне, я полагаю )
Чо еще можно увидеть на фото такого качества.

нарисован телефон
прошу прощения за фото (не мое)

kasav
возможно, балалайка поддерживает подключение какой-нибудь фордовской опции громкой связи.

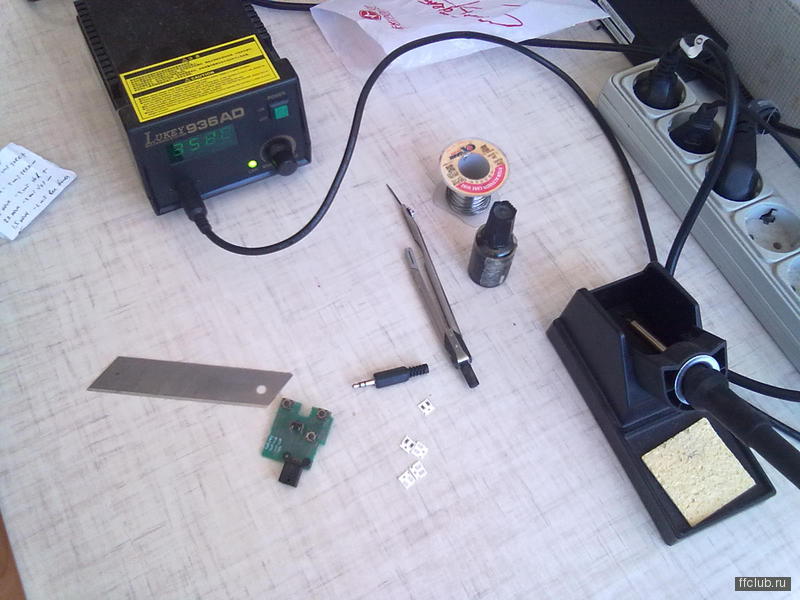

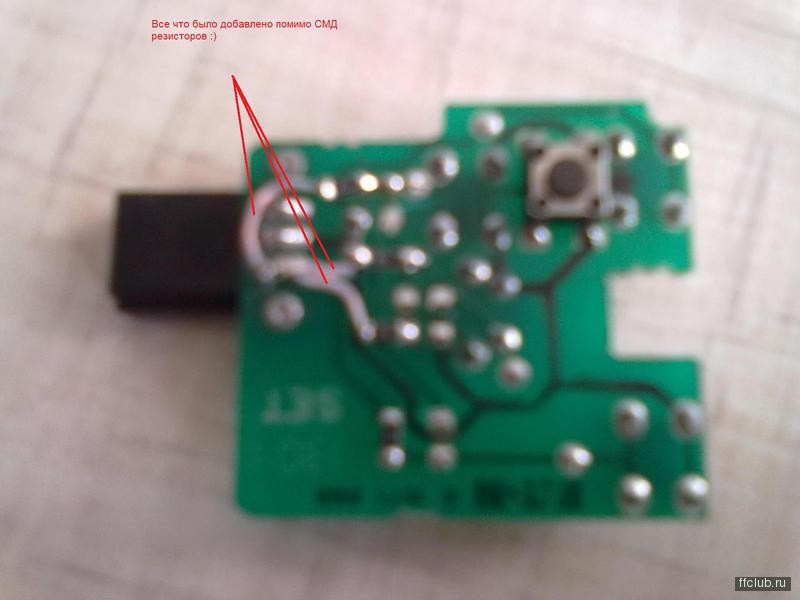

Я тоже переделал родной джойстик но Пионер 6850 сдался, отказал сд привод и было решено не мучить ее еще распайкой недостающих цепей на вход remote, в итоге была приобретена сони ГТ457 где вход для проводного пульта есть с рождения, сам джой я переделал уже давно (кстати паял СМД резисторы), без проводочков не обошлось но все вполне аккуратно и симпатично вышло. Предварительно проверял, все работает но есть нюанс кнопок на пульте мало и некоторые нужные функции не действуют, нашел данные по родному соневскому пульту, буду думать как реализовать оставшиеся функции .


Извините за качество фото, сегодня буду номиналы менять, сфотографирую почетче. На первой странице этой темы выкладывали номиналы, на смену источников (магнитола сони) нужно не 1,5ком а 2,2ком, при 1.5ком магнитола выключается просто. Вообще вот номиналы которые имеет родной пульт для сони RM-X4S
0 Ω Off
2.2k Ω Source
4.4k Ω Mute
6.6k Ω List(Disp)
8.8k Ω Seek up
12.1k Ω Seek down
16.8k Ω Volume up
23.6k Ω Volume down
33.6k Ω Select
48.6k Ω Mode

перепаял, завтра проверю. Фото сделать забыл

Дополнение - на след день проверил, все работает как положено, т.е. для магнитол фирмы Сони эти номиналы подходят. Из минусов - включается, источники переключает с пульта но не выключается при долгом нажатии , нужна отдельная кнопка, либо сразу нажимать меню и еще одну кнопку чтобы суммарное сопротивление падало хотя бы до 1,5ком, тогда выключается .

Мужики, а как этот штатный джойстик крепится к рулевой колонке? У меня его нет в штате. но могу прикупить, очень хочется управлять майфуном "с руля"!
Если есть возможность, сфоткайте колонку сбоку без джойстика...

Rodionnw
Поиск рулит. Ну, глянь хотя бы сюда

я тже переделал под sony gtx647.

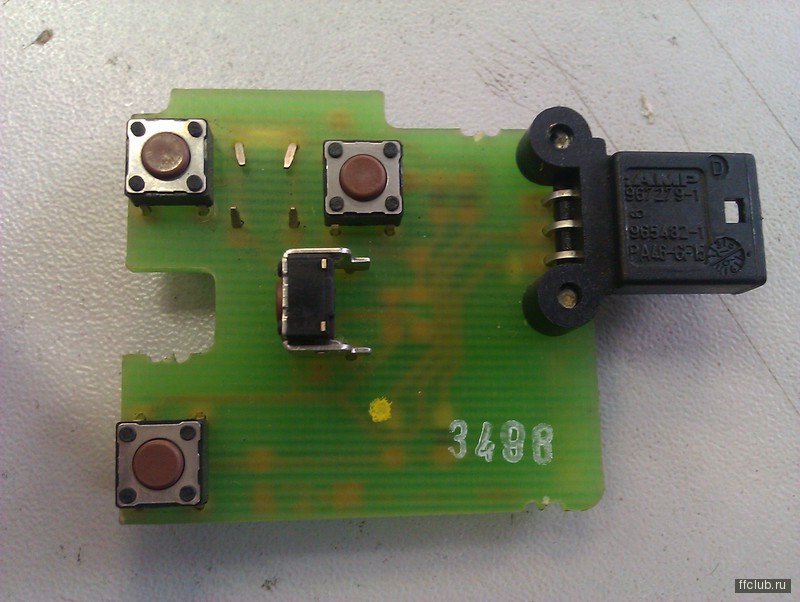

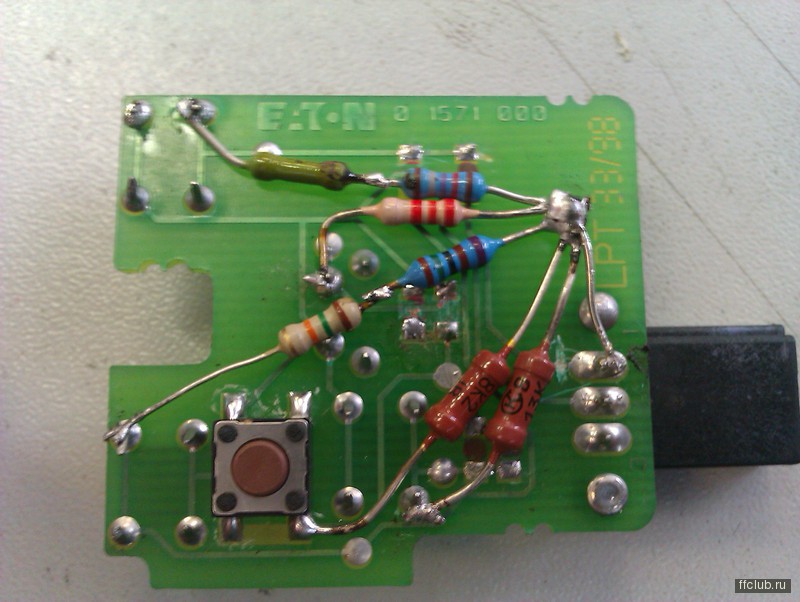

началось с покупки, приехал я в евроавто, джойстик стоил 500р а когда пошел платить сказали что накладная не соответствует сумме. в итоге менеджер переделал накладную под многофункциональную кнопку, и джойстик стал стоить 350!!! рублей. я был рад!!! дома разобрал и с платкой пошел на работу. смд диоды отпаял и выкинул, все сделал так:







номиналы были подобраны почти идеально
source - 2.2
seek up - 8.37
Seek down -12.1
Volume up -16,75
Volume down 23,6
перебрал целую гору резюков но все же пришлось на 2 кнопки поставить по паре.
поставил и проверил, все работает идеально!!!

Жестоко . Главное чтобы работало. Мой джойстик уже несколько месяцев радует, все работает, оч удобная штучка, панельку трогаю только когда ставлю и снимаю ее с магнитолы .

etherlord
эта плата перепаяна из Стокового джойстика?

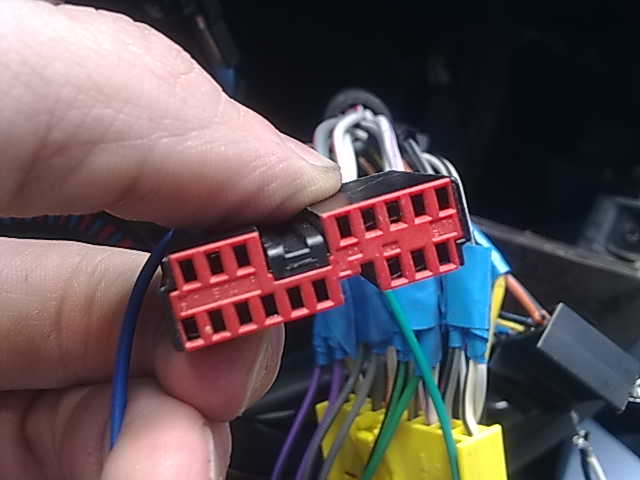

А после джойстика проводку как в Соньку заводить? в колонке рулевой есть коса?

перепаявал стандартную плату, просто выпаял родные 6 резисторов, и напаял свои. проводов у меня небыло в косе, я просто отрезал провод тонкий 2х жильный нужной длинны и на него припаял штекер от наушников.

etherlord
то есть выход с джойстика - на миниДжек, а не на гребенку сзади...

Ребят, подскажите как правильно аккуратно сам джойстик разобрать?

Народ, подскажите Alpine CDA-117Ri напрямую с джойстиком на ФФ2 подключить можно или же нужно джой перепаивать? если перепаивать, то схему если можно...

может кто подскажет... какие номиналы резисторов можно было бы допаять на кнопки, не трогая заводские на плате, как это сделано на фотках, представленных Lans51 26 Июня 2011 - 22:47?
что-то разрисовав схему ту, что на плате получается что при не нажатых кнопках сопротивление на выходе будет равно сумме всех 6 резисторов, а в схеме, которую предлагают для sony каждая кнопка+ резистор идут параллельно и поэтому получается, что при нажатии кнопки мы подключаем только одно определенное сопротивление (в старой, оригинальной, схеме исключаем из общей цепи сопротивления какие-то в зависимости что за кнопку нажали нажал).

O_N_G
23,6 кОм для Vol-
16,8 кОм для Vol+
12,1 кОм для Seek-
8,8 кОм для Seek+
2,2 кОм для Source (Кнопка Mode)
Если заметите, то Lans51 задействовал неиспользованный вывод разъема на джойстике, т.е. родные резисторы не участвуют.

Вот собственно схемы джойстиков форда и соньки.

MarikLab
вот спасибо, так спасибо!!!

все! пульт сделал!
расскажу что и как...
решил адаптировать штатный пульт к магнитоле sony. в самой магнитоле есть вход для проводного пульта. конечно, можно сделать и так как предлагалось ранее - переделать оригинальную плату, но меня такое не устраивало, так как хотелось при продаже авто (не думаю что буду десятки лет ездить на ней) вернуть все на место: магнитолу и тот же пульт.

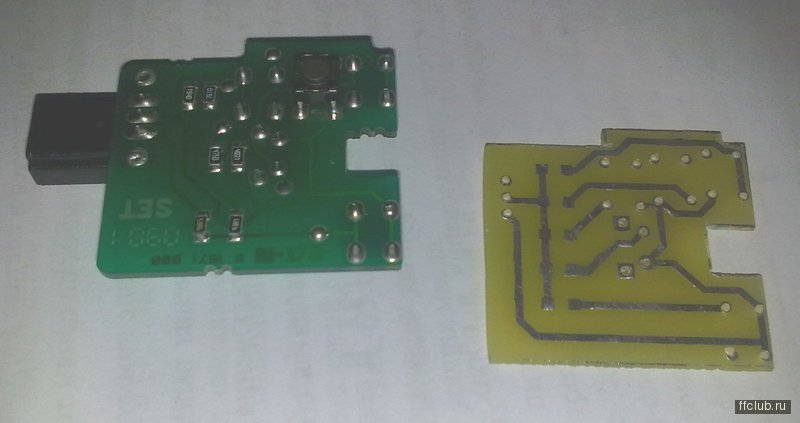

долго смотрел схему оригинального пульта - так ничего и не пришло в голову как ее переделать "малой кровью". было принято решение сделать новую плату вместо оригинальной. в этой же ветке многоуважаемый MarikLab предоставил схему пульта sony (отдельное спасибо), которые и легли в основу новой платы. сопротивления с кнопками решил ставить параллельно (было ошибочно это - есть и по лучше решение). в пикаде сделал разводку, плату вытравил и припаял элементы: использовал смд резисторы стандартного ряда (они не дорогие и в радиотоварах доступны, а смотрятся аккуратнее и места не много занимают) и тактовые кнопки: 4 обычные и 1 угловая (все кнопки точно такие как на плате). если кнопки имеют высоту (нажимная часть) больше чем те, что на оригинальной плате - не беда, можно подточить напильничком (пилочкой)). все получилось замечательно и все, самое главное, работает!


что касается того, что немного недодумал с сопротивлениями. их все же стоило располагать по схеме так же как и на оригинальных платах, почему?.. меньше мороки с подбором двух сопротивлений из стандартного ряда для необходимого эквивалентного, но это было проделано и сейчас есть те наминалы резисторов, запаяв которые вы можете получить то, что нужно по схеме. если кого-то заинтересует что-либо из проделанного мной, обращайтесь

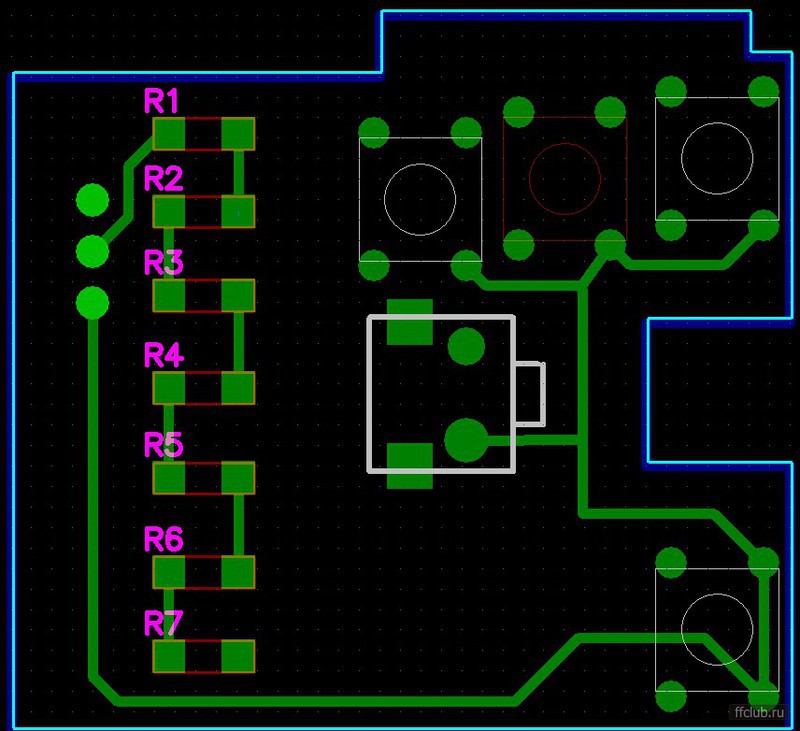

еще один вариант схемы на заготовке с созданием связей между элементами при помощи проводков (не все же плату вытравливать будут) - упрощенный вариант.
R1-R4 - 2k2
R5 - 3k3
R6 - 4k7
R7 - 6k8

на схеме не показаны связи между кнопками и резисторами. используйте схему для распайки, предоставленную MarikLab (см. выше). кнопка MODE на пульте будет с сопротивлением 2k2.
