Штатный джойстик и нештатная магнитола |
|
11 Января 2011 - 19:08
Ок, благодаря теме в FAQ, купил себе переходник PC99-X07 + провод для управления с джойстика. Магнитола JVC. Все работает отлично, только вот незадача...управление песнями наоборот. Раньше если тянул кнопку на себя, то включалась следующая песня, а с новой магнитолой наоборот; на себя - предыдущий трек, от себя давишь - след. трек .
У кого нить есть может схемка, как это поменять можно?  Отредактировано: 11 Января 2011 - 19:09
|
Люди кто ставил себе эту связку? У вас такая же фигня или у меня просто плохой контроллер? |
У меня PC99-X07 c Pioneer. Если мне память не изменяет, то у меня тоже от себя -- следующая, на себя -- предыдущая. Со штатной магнитолой джойстика не было, даже сравнить не с чем было, я думал, так и задумано -- вроде логично. |
Оно то логично, но неудобно. Не с чем было сравнивать - вот ты и привык. Проверил со стандартной магнитолой, все как и должно быть.с переходником наоборот. .... дело привычки сильнее наверно, просто даже пальцу как то удобней когда тянешь на себя, а не от себя |
Сегодня в 20:03) RedSun Имхо, тупо вопрос привычки  Ок, запишу в faq, чтобы честнее было. Извини, что из-за меня неудобство вышло. |
ты то тут при чем? эт те, кто делал контроллер напортачили  бум привыкать |
Мужики, добрый день. Ситуация следующая: в наличии Джойстик д/у, магнитола pioneer (с входом для удаленного управления мини джекет разъем). Нужен ли контроллер для того, что бы это дело работало? Либо достаточно напрямик кинуть: джойстик-магнитола. Пока все. |
AnTe4ka С алпайновским шнурком в комплекте -- да, к любой, но магнитола, разумеется, должна сама по себе поддерживать подключение проводного джойстика. Это в спецификации обычно можно узнать. |
Lans51 Если джойстик -- фокусячий, то без контроллера работать не будет. Разве что Вы перепаяете в нем половину резисторов, чтобы номиналы кнопок сделались приблизительно равны таковым у родных пультов Pioneer/Sony. |
lp-san На Ebay нашел ТАКОЙ адаптер. На рисунке в описании есть картинка, где провод от подрулевого переключателя на прямую идет в магнитолу, в связи этим предполагаю, что есть вероятность подключения на прямую. Может быть есть у кого-нить возможность тестером определить какой контакт на разъёме в переключателе соответствует контакту на мини-джекете. Буду премного благодарен |
Lans51 Ничего там не идет "напрямую в магнитолу". У меня PC99-X07 на фокусе полтора года стоял, можете мне не рассказывать, как оно устроено ) С одной стороны втыкается питание, снятое с штатного разъема магнитолы и сигнал с джойстика (с дополнительного разъема магнитолы). С другой -- втыкается patch-шнурок, он и идет в магнитолу. |
Делюсь опытом переделки родного джойстика под магнитолу pioneer c разъемом для проводного пульта 1 - снимаем пульт, разбираем, SMD резисторы удаляем 2 - паяем нужные нам номиналы - для себя сделал так: -seek+ 9,1 кОм -seek- 8,2 кОм -Vol + 18 кОм -Vol - 22 кОм -переключение режимов, вкл/выкл - 1,5 кОм 3 - собираем все назад 4 - обрезаем родной разъем к магнитоле, паяем миниджек Стоимость переделки - копейки + час времени. Самое сложное - разобрать джойстик - нужно тонкой отверткой подковыривать пластмассовые "ушки". Резисторы паять очень компактно - места очень мало. |
lp-san Xott Всем спасибо, в пайке не силен, потому поступлю по варианту lp-san. |
 |
Константин123 29 Май 2011 - 19:15 # | 0 |
|||
Xott А фото есть? И схему оч желательно... |
Константин123    Все довольно просто - дорожки и резисторы пообрезал, к кнопкам подпаял резисторы и вывел на разъем. Схемы как таковой нету - просто между контактами для определенной функции должно быть определенное сопротивление. Отредактировано: 30 Май 2011 - 10:38 |
Блин, мужики, не могу джойстик разобрать в кнопки упирается, как их снять что бы не сломать |
в случае чего, они легко клеются суперклеем я сначала снял маленькую кнопку в торце, там нужно нажать на направляющую с зубчиком, потом две кнопки громкости - с задней стороны довольно легко гнутся, засадить тонкую отвертку и понять устройство - на каждой кнопке по две "петельки", которые насажены на пластмассовые оси джойстика - тоже подковыриваются отверткой. Ну и последняя кнопка - там доступ самый сложный, но устройство такое же. |
|
Константин123 02 Июня 2011 - 0:04 # | 0 |
|||
Спасибо, буду разбираться . А джек на какие провода присоединяется? Отредактировано: 02 Июня 2011 - 0:05 |
там будет три провода, но нам нужно два - любых паяем их на крайние контакты стерео джека |
Вот расскажи мне, балбесу, как подключить провода (напр. А-1, Б-3)  Разъем на джойстике, схематично   Отредактировано: 03 Июня 2011 - 0:12 |
Наваял схему.  Lans51 если по картинкам, то А3, С1, полярности никакой нету, любые два провода, на которые в джойстике подпаяны резисторы Отредактировано: 03 Июня 2011 - 15:45 |
|
Константин123 19 Июня 2011 - 0:58 # | 0 |
|||
Все подробно и понятно, спасибо огромное джой уже снял и разобрал, завтра поеду резисторы закупать. Т.к. есть паяльная станция то хочучип резисторы напаять сразу, чтоб без колхоза.. Джой легко разбирается, главное пару минут в него фонариком посветить и понять устройство петелек, и нужна либо спица вязальная, либо отвертка или шило длинное, я вообще разбирал советским циркулем железным, иголка там длинная и ножки тонкие  .А для магнитолы фирмы сони кто нибудь подскажет номиналы? Отредактировано: 19 Июня 2011 - 1:05 |
|
Константин123 19 Июня 2011 - 11:07 # | 0 |
|||
Спаял, как проверю отпишу. Фото с смд резисторами тоже сделал, паять их канительно кстати  |
|
Константин123 19 Июня 2011 - 14:47 # | 0 |
|||
Мда... склероз блин, думал что управление джойстиком через миниджек идет а у моего пионера IP-Bus, спутал с сонькой которая на предыдущем авто стояла (там действительно джек на пульт проводной идет). Думаю как дальше подключаться.. |
Константин123 У Pioneer и Sony идентичные интерфейсы проводных джойстиков, идентичны и разъемы (3.5mm Jack), и номиналы, по крайней мере, основных команд. IP-Bus тут не при чём. |
|
Константин123 20 Июня 2011 - 20:47 # | 0 |
|||
У моей магнитолы нет иного интерфейса расширения кроме IP-Bus, сзади вообще нет ни одного миниджека. Модель Pioneer DEH-P6850MP |
Константин123 А какбэ не все магнитолы оснащены входами для джойстиков, если Вы не в курсе. У всех вендоров так -- у половины сонек нет входа, у половины альпов, у половины пионеров. Это опция, наличие которой особо указывается в спецификации каждой конь кретной модели. |
|
Константин123 21 Июня 2011 - 22:44 # | +1 |
|||
Разобрал магнитолу, плата унифицирована под модели с проводным джойстиком и частично распаяна. Попробую вывести выводы и подключиться. попутно ищу схемы и фото внутренностей моделек с полноценным входом под проводной джой. Баловство конечно но интересно, вдруг получится . |
|
Константин123 22 Июня 2011 - 7:49 # | 0 |
|||
Пока пробую на шару т.е. подпаял к контактам куда джек должен паяться проводки, может повезет, 2 из 3 контактов имеют соединения с остальной схемой. если нет буду искать схему. |
|
Константин123 22 Июня 2011 - 21:01 # | +1 |
|||
На шару не получилось зато нашел схему (сервис мануал по серии DEH-P680) где все отличия сводятся к 4 резисторам и паре диодных сборок. Надеюсь мне повезет и контроллер унифицирован и поймет сигналы с пульта |

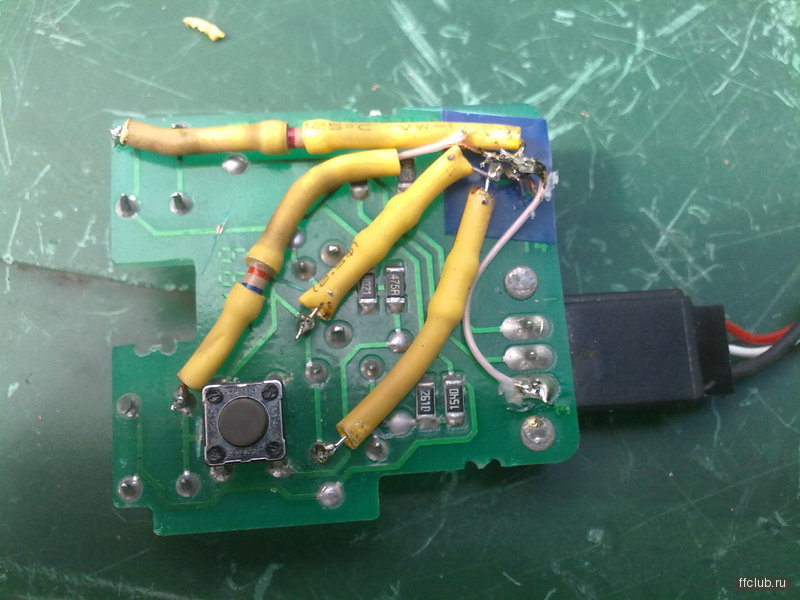

Народ, у меня получилось. Правда я сделал малость по другому. Стандартные SMD резисторы оставил (чтобы не паять доп. провода). Добавил резисторы до необходимого значения. Получилось у меня так   Паять не умею, поэтому так страшненько получилось. Отредактировано: 26 Июня 2011 - 22:49 |

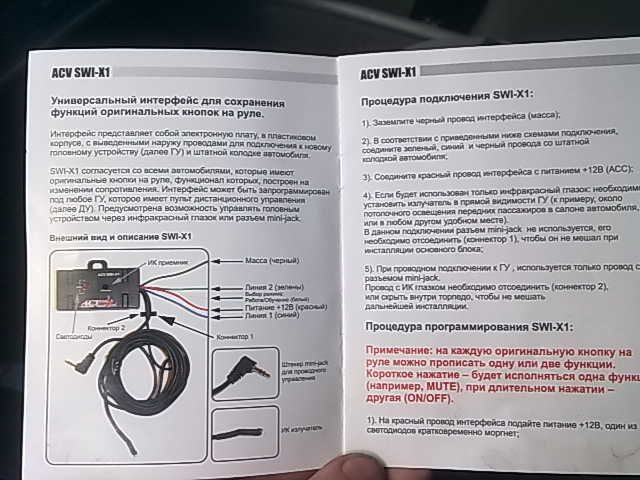

а кто нить подключал acv swi x1 к штатному управлению магнитолой?не получается,в инструкции ваще непонятно,что и как..на этом интерфейсе линия1 и линия2 а на штатной фишки ваще много разных контактов.написано додходит только для резистивных типов джойстиком.а на фокусе первом какой? |
