Установка разъема AUX


avatar
03 Ноября 2005 - 22:43

+10

Как снять патефон 6000 и где найти распиновку разъемов.
Покольку есть кнопка AUX на морде и переключение на проигрывание с этого входа, должны быть одноименные контакты. Кто знает ?


(IMG:http://css.ffclub.ru/static/images/icons/book_32_grey.pngFAQ / Полезные сообщения:


  сообщений: 1 474 | просмотров: 1 255 621 | в избранном: 45 |



avatar
  04 Ноября 2005 - 9:29  #



цитата
Как снять патефон 6000 и где найти распиновку разъемов.
Покольку есть кнопка AUX на морде и переключение на проигрывание с этого входа, должны быть одноименные контакты. Кто знает ?

хмм... извени, где ты там увидел кнопку AUX... мне просто интересно, таже самая магнитола.. Если можешь скинь фотку интересно посмотреть!.. :yes:
avatar
  04 Ноября 2005 - 9:46  #



Под кнопкой CD кнопка AUX.
Управление ченьжером включается длительным нажатием кнопки CD.

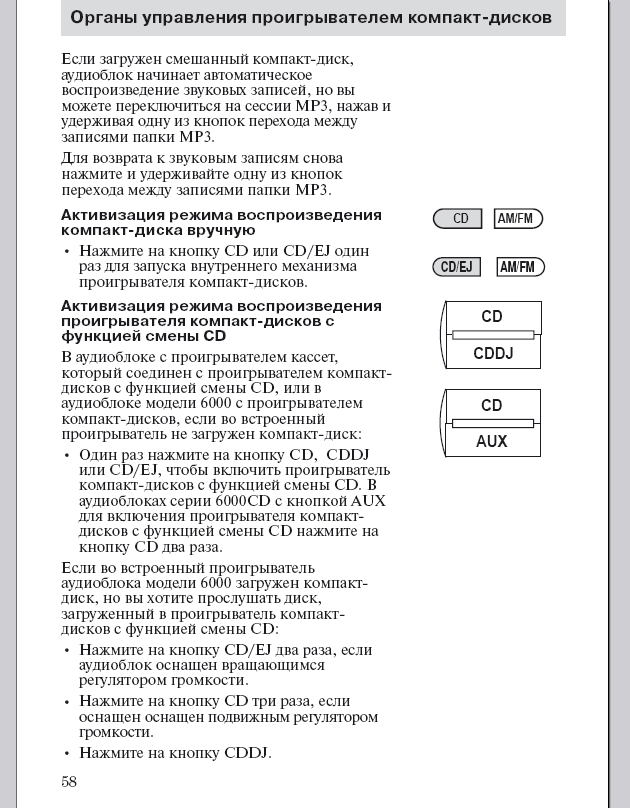

В описании есть такой вариант патефона.
Кто знает как снять и распиновку разъемов?
Не хочется за такую мелочь отдавать бабло жукам на сервисе.
avatar
  04 Ноября 2005 - 10:29  #



Снять магнитолу просто. Ненужную кредитную карточку я разрезал по длине на 4 узкие полоски (ширина их должна быть такая, чтоб пролезали в щели на морде магнитолы). Затем у каждой полоски я срезал угол (чтоб получилось что-то, типа клина). Если посветить фонариком в щели на морде магнитолы, то там видны металические зажимы. Надо вырезанные "клинья" вставить так, чтобы эти зажимы отогнуть (отгибать в сторону центра магнитолы).
avatar
  04 Ноября 2005 - 10:30  #



avatar
  04 Ноября 2005 - 13:26  #



Снимал при помощи полосок из жести, можно использовать лезвия для узкого канцелярского резака, подходят идеально.
avatar
  04 Ноября 2005 - 13:28  #



Распиновка нифига не такая. Вместо маленького ISO С3, два 12-ти пиновых разъема.
avatar
  04 Ноября 2005 - 14:21  #



DEHiCKA
В микрокате есть несколько вариантов кабелей для аудио систем (по моему 3-4).

Кстати у меня балалайка другая,вместо кнопки CLOCK-PHONE, вместо PHONE-AF
avatar
  04 Ноября 2005 - 15:49  #



В pdf-ке ничего полезного нет. Там информация для переходника на 1-DIN магнитолу. Ну разве что у кого-то есть этот переходник - тогда можно в точности установить что-куда идёт.

Вот пост - http://www.ffoc.co.uk/forum/viewtopic.php?t=40990(IMG:http://css.ffclub.ru/static/images/icons/extico.png)

Белый разъём используется для AUX и управления changer

DEHiCKA
Видимо у тебя уже всё разведено. Похоже что те три провода в белом блоке у тебя идут в район "бардачка". Вполне вероятно, что не хватает только разъёма в самом "бардачке". А может он стоит?
avatar
  04 Ноября 2005 - 16:08  #
+6


Немного обобщил информацию (14.04.2006).
Для варианта с CAN (наш случай) получается так:

код
SPEAKERS+POWER+CAN
1 - RIGHT REAR +
2 - RIGHT FRONT +
3 - LEFT FRONT +
4 - LEFT REAR +
5 - RIGTH REAR -
6 - RIGHT FRONT -
7 - LEFT FRONT -
8 - LEFT REAR -

9 - MIDDLE CAN+
10 - MIDDLE CAN-
11 - KEY GND
12 - PWR GND
13 - ANTI-THEFT
14 - ILL
15 - +
16 - ACC

REMOTE+CHANGER+PHONE
1 - PHONE+
2
3 - AUX L+
4 - AUX R+
5 - PHONE MUTE
6 - REMOTE CONTROL+
7 - PHONE-
8 - REMOTE CONTROL-
9 - AUX L-
10 - AUX R-
11
12

AUX + RSE (Rear Seat Entertainment)
1 - RSE L+
2 - RSE R+
3
4
5 - AUX L
6 - AUDIO GND
7 - RSE L-
8 - RSE R-
9
10
11 - AUX R
12


Для входа AUX (модель с кнопкой AUX) задействуются 5,6 и 11 контакты белого разъема.
Каталожный код круглого разъема для установки в бардачек 1310208.

Куда втыкать hands-free:
цитата
Bobstarina
8-ми ножечный разъем, который посередине колодки:
1. масса - толстый черно/зеленый провод
2. +12 (батарея) - толстый оранжево/черный провод
3. +12 (зажигание) - тонкий желто/зеленый провод

12-ти ножечный разъем черного цвета:
4. Phone mute - вывод №5. В нем нет контакта, вставил контакт из шнурка подключения CD-ROM к звуковой карте, только контакт брать из большого разъема шнурка.
5. Phone - - вывод №1
6. Phone + - вывод №7.

avatar
  04 Ноября 2005 - 16:21  #



DEHiCKA
код

Pin 11 - AUX R
Pin 5 - AUX L
Pin 6 - GND

С этим сходится, если только номера у тебя другие не проставлены на белом блоке :)
На самом деле нужно в свежем ТИСе посмотреть, там будет всё с цветами правильными для Фокуса. У меня нет к сожалению.
И ещё - по фотографии непонятно. "Провод" с надписью "Dacar..." или "Decar" - толстый? Вполне вероятно, что он экранированный и как раз в нём идут провода для L и R.
avatar
  04 Ноября 2005 - 16:26  #



Короче, потыкал сейчас провода в белом разъеме, похоже это оно! Наводка идет соответственно на левый и правый каналы :lol:
Пойду попробую к ним плеер присобачить пока светло.
avatar
  04 Ноября 2005 - 16:37  #



DEHiCKA
Не спеши резать провода. Похоже оригинальный разъём, который ставится в "бардачек" имеет finis 1256010. В микрокате в каталоге мондео он прямо с надписью AUX IN. В каталоге фокуса - похожий. :) Цены нет.
И ещё: если не заработает - проверить надо в меню ЦД6000, что AUX IN разрешён. Читал в мондео клубе. Там такая же балалайка и уже с разъёмом.
avatar
  04 Ноября 2005 - 16:40  #



Итак господа, Да здравствует Линейный вход в CD6000!
Все работает, три провода из белого разъема, это они самые, далее идут в экранированом виде в район бардака. Пойду искать конец.

quickie
Я не резал, просто воткнулся проводами в дырки параллельно родным проводам.
avatar
  04 Ноября 2005 - 18:23  #



DEHiCKA
Супер, есть куда ТВ воткнуть,DEHiCKA респект! Фотки потом выложи где концы!!!


А у меня на 6000 вместо AUX CD DJ этто одно и тоже?
avatar
  04 Ноября 2005 - 18:38  #



а у меня дату не пишет, только время,
и вместо AUX - CD DJ
avatar
  04 Ноября 2005 - 18:42  #



m093
Как я понимаю, есть разные версии 6000. На всякий случай сними, посмотри, какие у тебя разъемы сзади, как у меня или нет. До конца не добрался, пока нашел отвертку звездочкой, стемнело уже.

Кстати, никто не знает как бардак снять, там вверху четыре винта, это понятно. В нижней части бардачка просматривается некое подобие заглушек, снять их не получилось, боюсь сломать.
avatar
  04 Ноября 2005 - 19:36  #



Да, на нажал ни них вниз, отщелкнулись. Снял бардачок, пошарил там везде внутри, кабеля не нашел. Зато сверху выпал еще один винтик каким бардачок прикручен. Видел фотки, панель на заводе вверх ногами собирают, видимо при сборке уронили, и он там балтался :) Маленький красный разъем походу от can шины.

Остается вариант, что кабель кинули для хендз фри под центральную консоль.
avatar
  04 Ноября 2005 - 19:41  #
+1


DEHiCKA - респект :up:

если ты про те заглушки, что рядом с петлями крышки бардачка - то они как-бы откидываются вниз
аккуратно поддеваешь на себя заглушку со стороны нижней поверхности бардачка и она должна отщелкнуться

зы: у меня нет кнопки AUX, есть CDDJ и похоже английским ребятам не удалось подключить линейный вход именно на таком варианте, со словами, что его надо включать программно.
да, там еще были слова о возможном мифическом MP3 плейере, который можно подключать парралельно с CD чейнджером (и переключаться между MP3 и CD чейнджером последовательным нажатием на CDDJ), но все ссылки на рисунки не работают :(
avatar
  04 Ноября 2005 - 19:46  #



DEHiCKA
сколько контактов? Тот, что к проводу примотан? На фотографии красного нет...
Какие там по цвету провода? Судя по фото (хотя с цветами там беда) - там есть два белых, как в белом блоке у 6000. Похож на нужный.
А в самом бардачке есть место, размеченное под разъём?


P.S. Там этот провод вообще странно выглядит. Зачем-то сделали петлю (чтобы не болтался???). И при этом целиком обмотан мягким чем-то. Такое впечатление, что это чтобы не стучать по боковине бардачка. Сдаётся мне, что это нужный провод и разъём.
avatar
  04 Ноября 2005 - 20:05  #



quickie
на фотке плохо видно, он реально красный. Болтается он потому, что я его вытащил, он сверху на клипсе держится.
По описаниям разъем can шины должен быть где-то там. Да и проводов в него штук пять или шесть заведено и цвета не те, насколько я разглядел. Фотка со вспышкой, в реале нифига не видно, завтра при свете еще пошарю.
avatar
  04 Ноября 2005 - 20:11  #



Похоже, что повторяется история с подсветкой ног. Провода есть , осталось только лампочки вкрутить.
Также и здесь. Не удивлюсь, что и разем на проводах найдется, останется только в бардак воткнуть.
Спасиба DEHiCKA. Надеюсь, найдешь провода.
avatar
  04 Ноября 2005 - 20:57  #



m093
Советую прочитать мануал касательно кнопок CD, AUX и CDDJ.
Я заранее могу сказать, что получится. Надпись "No CDDJ" или вообще ничего.
Изучайте мат. часть. :D Я это сделал, даже не имея FF...
avatar
  04 Ноября 2005 - 22:34  #



А есть какая-либо зависимость наличие AUX или CDDJ от комлектации автомобиля?
судя по ответам складывается впечатление, что AUX есть только у тех у кого заказан Предпусковой подогреватель...:unsure:
поправте если у кого не так.

по поводу подключения AUX-IN много обсуждений на англоязычных сайтах, и все про какие-то переходники через CAN шину, про прямое включение не слова. :blink:
avatar
  04 Ноября 2005 - 22:40  #



Nitro
Скорее связано с датой выпуска авто. Я так подозреваю, что AUX на свежих машинах (м.б. с 20 октября?) Владельцы поправят.
avatar
  04 Ноября 2005 - 22:43  #



У меня AUX, дата выпуска 27 сентября, ПП нет.
avatar
  04 Ноября 2005 - 23:34  #



может быть полуофф, на разъемах увидел
illumination+ illumination-, не подсветка экрана ли это часом? Та самая, что не гаснет долго?
Может её того, приурочить к включению/выключению габаритов?
avatar
  04 Ноября 2005 - 23:48  #



voovius
Распиновка, которую дал DEHiCKA видимо для старой 6000. Т.е. она не соответсвует фактической. Но идея с ILLUMINATION меня тоже посетила. :) Подсветку на самом деле достаточно подвязать к зажиганию, этот провод уже там есть. Или просто отключить. Смысл отдельного провода ILLUMINATION скорее всего в регулировке интенсивности подсветки диммером.

DEHiCKA
Наверное стоит отредактировать тот пост. :)
avatar
  04 Ноября 2005 - 23:58  #



у меня машина конец сентября, есть ПП, магнитола с CDDJ
avatar
  05 Ноября 2005 - 0:54  #



Смотрите дату производства магнитолы. У меня 8.2005. Машина сделана 24.10.
Мне кажется что от комплектации это никак не зависит. Просто visteon с какой то даты обновили модель и все новые будут с AUX. Не хочется никого огорчать, но IMHO вариант CDDJ с другой распиновкой и без входа. Дай бог чтобы я ошибся...
P.S ППП у меня нет, это и в подписи написано.
